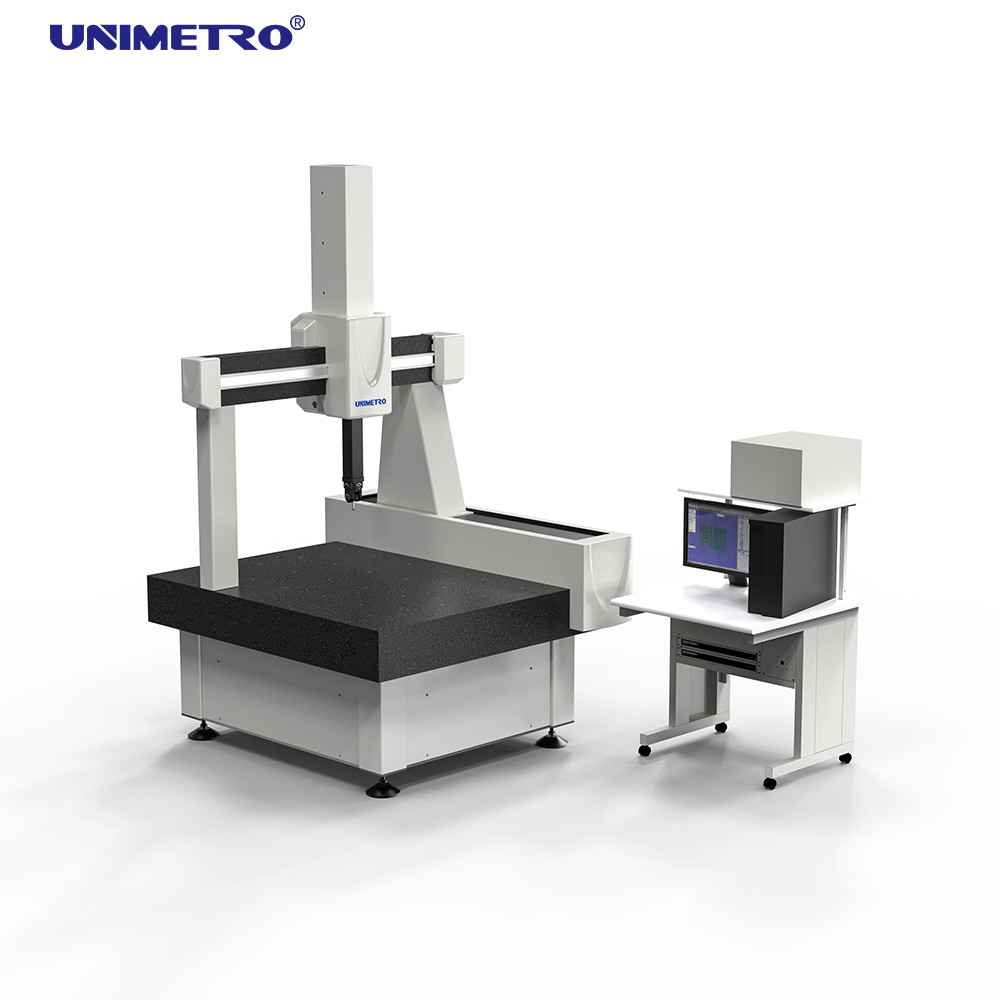

半自動 高精度 3D 座標測定機 動揺のダブル 減圧 付属ガイド

• 特許取得済みのダブルパッシブ防振機構:統合された防振システムにより、特別な基礎工事なしで生産ラインの近くに設置できます。
• 高品質花崗岩製ワークテーブル:「泰山」産天然高級花崗岩を使用し、優れた防振性と安定性を実現。
• 全軸密閉型ガイドウェイ:汚れや熱の影響からガイドウェイを保護し、粉塵の多い環境にも適しています。
• 摩擦式「自動補正」駆動:特許取得済みの駆動システムは、固定+マイクロサスペンション構造により、ガイドウェイとの平行性を確保します。
• 輸入主要部品:サーボモーター、駆動システム、空圧システムなど、有名ブランドのプレミアムコンポーネントを採用。
• RENISHAW製光学スケール:0.5μmの高分解能光学スケールにより、優れた測定精度を実現。
• エアベアリング全周ガイドウェイ:4面全周構造と複数のエア圧レギュレーターにより、卓越した安定性を実現。
• 小穴技術:高度なエア消費技術（150NL/分）により、熱安定性と長期精度を向上。

Rational-DMISは、完全なネイティブDMISカーネル（ISO 22093:2003規格）を備えた包括的な3D測定ソフトウェアパッケージで、初心者からエキスパートユーザーまで対応する高度な機能を提供します。

• リアルタイム衝突警告付きのオンライン/オフラインプログラミング
• バージョン3.0、4.0、5.0をサポートするフルDMISカーネル
• CATIA、Pro/E、UG、Parasolid、STEP、IGESなど複数のCADインターフェースフォーマット
• 大規模CADファイルを処理するためのACISグラフィックスエンジン
• PTB認定アルゴリズム（レベル1）
• 0.002mm間隔のハイスピードポイントツーポイントスキャン
• 毎秒20,000点のレーザースキャンデータ処理
• プローブキャリブレーション用の内蔵Renishaw製品データモデル

• カスタマイズ可能なレイアウトを持つWindowsベースのグラフィカルインターフェース
• 完全な2Dおよび3D幾何要素測定
• すべての幾何特性に対するISO規格公差評価
• 高度な幾何関係計算と座標変換
• 自動フィーチャー認識と測定プログラム生成
• 複数の座標系確立方法
• プログラム再利用のためのテンプレート機能
• PDF、Excel、HTMLなどの形式での包括的なレポート作成

RENISHAW UCCコントローラーは、統合されたサーボラック、コントローラープラットフォーム、CPUを備え、CEおよびUL認証を取得しており、グローバルコンプライアンスに対応しています。

• シングルCPU 32ビットプロセッサ、真のリアルタイム制御
• 19インチラック設計、重量: 19kg
• 220V、50/60Hz単相電源、接続負荷1300W
• EN50082およびEN50081規制に準拠
• 動作温度: 10℃～45℃
• 相対湿度: 10%～95%（結露なきこと）
• 1μm分解能での最大位置決め速度
• 高度なルックアヘッドおよびSプロファイル加速
• 最大10MHzのカウンタ周波数

ジョイスティックMCUlite:10個の制御キーと速度制御システムを備えた包括的なCMM操作ユニット。

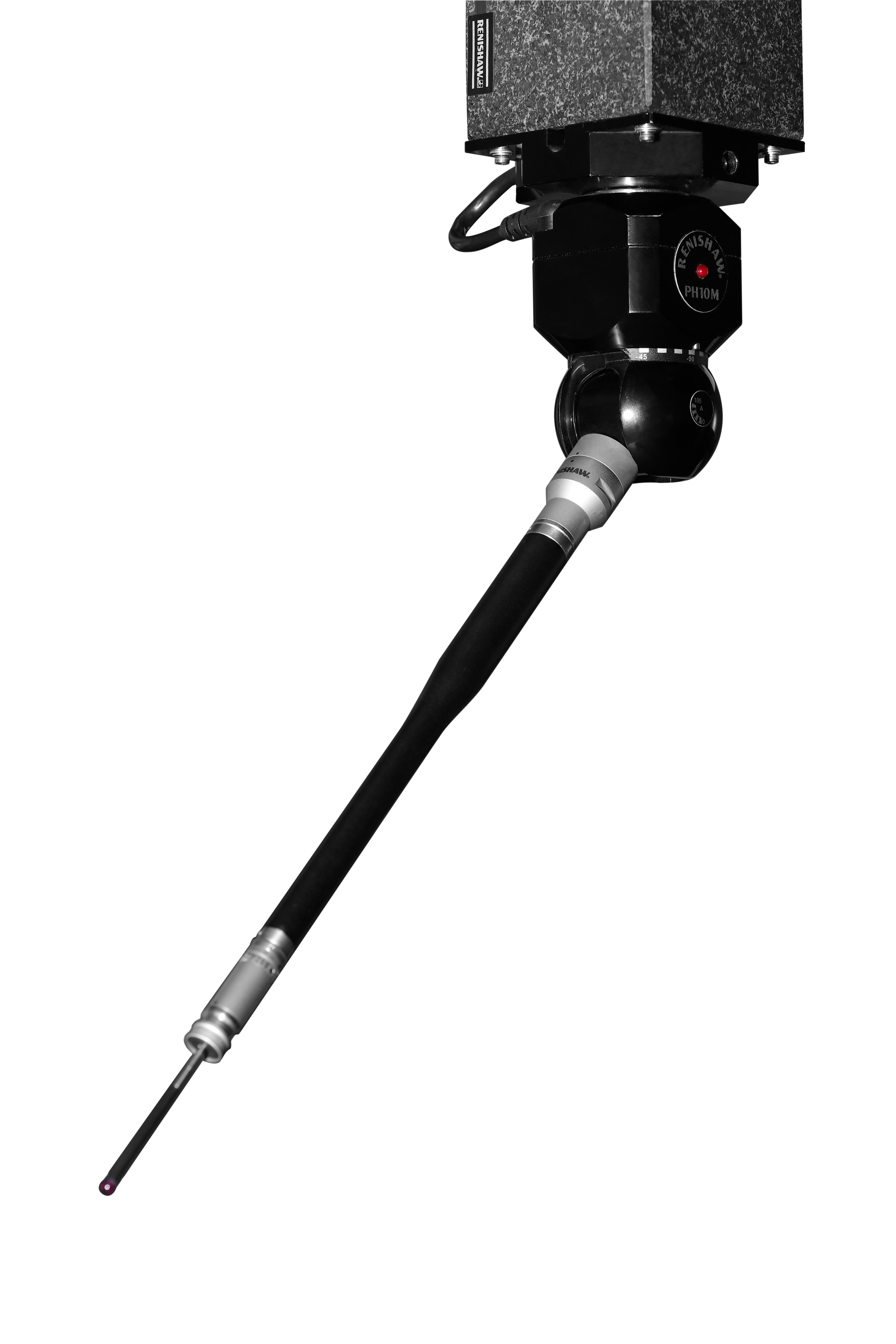

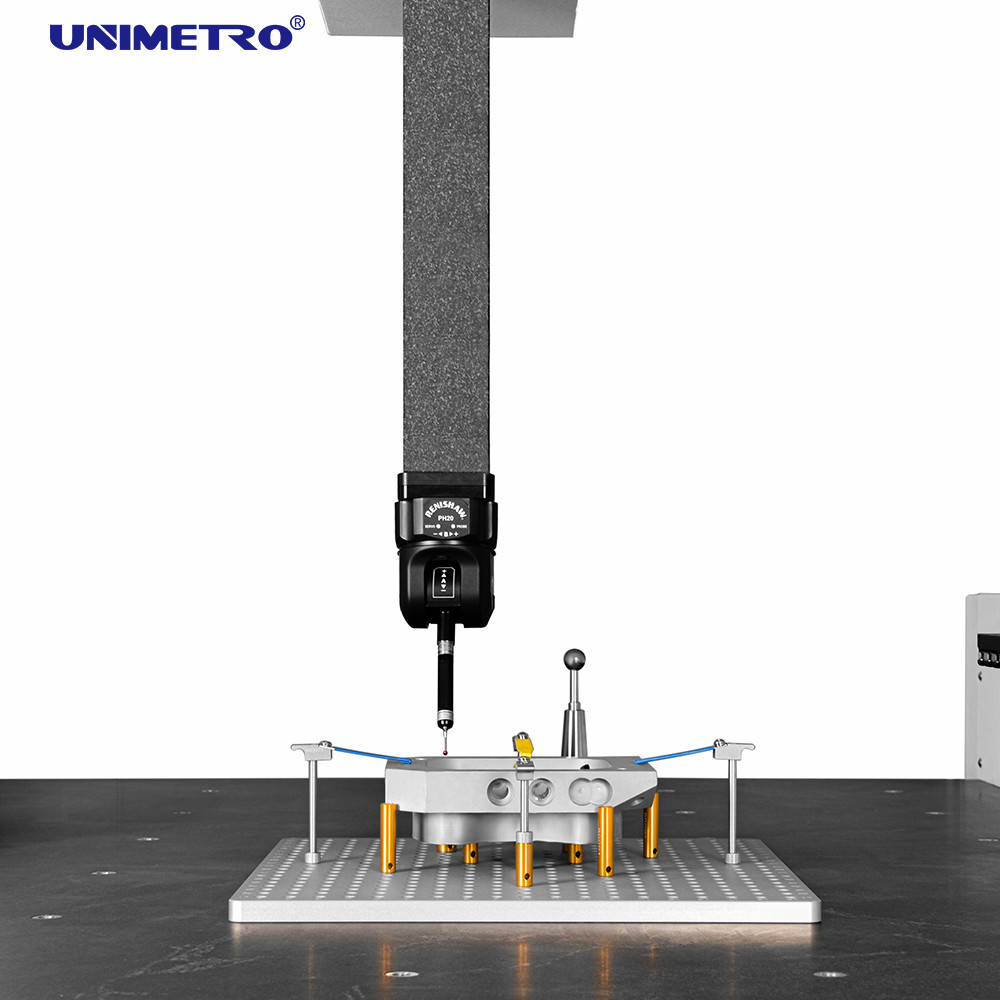

プローブシステム:プローブヘッド、プローブ、スタイラスを含む完全な測定システム。

キャリブレーションボール:M10ねじ付きØ20mm球形基準ゲージ、真円度≤0.3μm、6つの半軸すべてからアクセス可能。
