電子機器の検査用の精密アルミ6061CMM固定装置キット
高品質のCMM固定キット / 座標測定機械固定クランプ
FlexFixシリーズCMM固定装置は,調整測定プロセスにおける測定精度と再現性を向上させるために設計されたモジュール式固定装置である.
申請
FlexFixの固定装置シリーズは,電子機器,航空宇宙,自動車,プラスチック,医療などのさまざまな産業で広く使用されています.CMMとVMMのあらゆるサイズとモデルと互換性がある測定プロセスを柔軟で 繰り返しやすく 標準化できます
CMM用のモジュール式固定装置
UNIMETROによって開発されたFlexFixシリーズは,CMMユーザが迅速で繰り返す固定セットアップを提供することによって再現性と精度を向上させるのを助けます.モジュール式システムは,ユーザーの要求に応じて拡張することができますサイズ,形状,または材料の部品のための完全な固定ソリューションを提供しています.
このシリーズは,システムの精度と信頼性を確保するために複雑なプロセスを通して高精度アルミから製造された様々な標準サイズでM8スレッドフィッティングの固定板を備えています.完璧な固定装置のソリューションは,ツールなしで迅速に組み立てることができます検査の遅延を回避する.
固定 器具 を 選ぶ

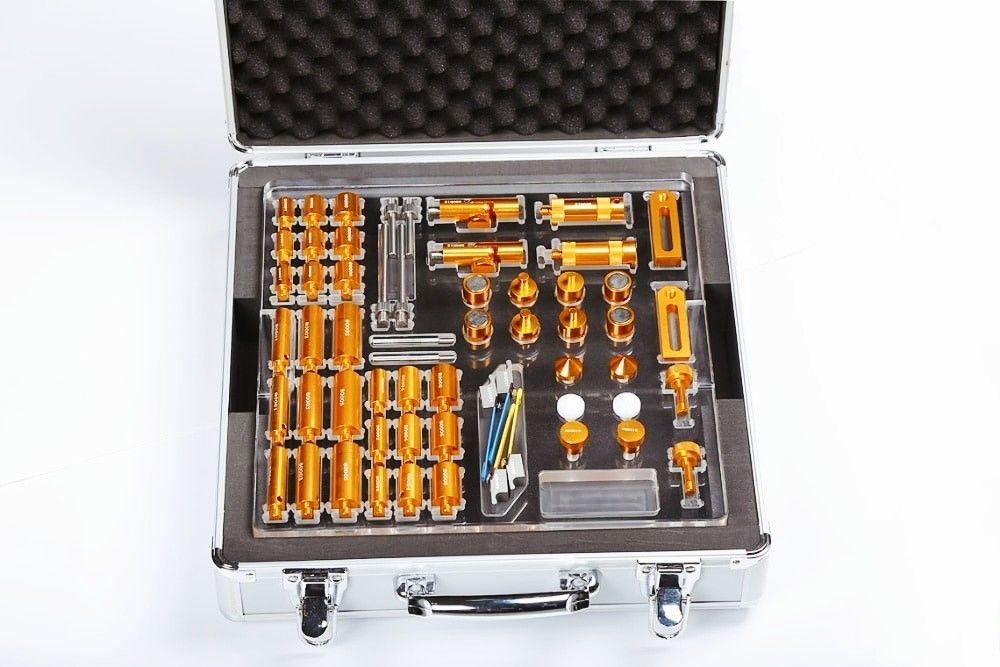

FlexFixシリーズのCMM固定装置は,1つのベースボードと包括的な部品セットを含むスタートキットとして利用できます.ユーザーは,CMM機械の仕様と測定要件に基づいてベースプレートのサイズを選択する必要があります..
CMM 固定部品
FlexFixの固定部品は,部品を最小限の必要力でしっかりと固定するように設計されており,特別なツールを必要としません.部品には支柱,クランプ,適正な設計で,測定された部品の損傷や歪みを防止するプレス柔軟なシステムは,様々な固定組み合わせと3D測定のための明確な探査経路を可能にします.
CMMベースプレート
複数のベースプレートサイズは,異なるCMMマシンと部品固定要件に対応します.製造には,CNC加工,精密磨削,アノジスコーティング,高精度を確保するためにレーザーマーキングカスタムサイズとスレッドホールは利用できます.
固定プレートには,可視な部品番号を持つアルファヌマリックグリッドパターンがあり,ユーザーが部品組立と位置を記録することによって,完全に設定と文書を定義できるようにします.設定の正確な複製は,次の検査のために.
入手可能なプレートサイズ
- 400*300mm,M8 スレッドホール
- 400*400mm,M8 スレッドホール
- 500*500mm,M8スレッドの穴
- 600*600mm,M8スレッドホール
- 他のカスタマイズされたサイズ
製品パラメータ
| 製品名 |
マーク |
QTY |
| 12*50mm スタンドオフ | 80001 | 6 |
| 12*30mm スタンドオフ | 80002 | 6 |
| 16*50mm スタンドオフ | 80003 | 6 |
| 16*30mm スタンドオフ | 80004 | 6 |
| 20*50mm スタンドオフ | 80005 | 6 |
| 20*30mm スタンドオフ | 80006 | 6 |
| 12*20mm スタンドオフ | 80007 | 6 |
| 16*20mm スタンドオフ | 80008 | 6 |
| 20*20mm スタンドオフ | 80009 | 6 |
| 調整可能なピホット関節 | 800012 | 2 |
| 調整可能なジャックスタンド | 800013 | 2 |
| マグネット | 800014 | 4 |
| ピンスタンド | 800015 | 2 |
| アダプター | 800016 | 6 |
| ベースボードのスクリュー | 800017 | 2 |
| スクロール | 800019 | 2 |
| 調整可能なスライド | 800020 | 8 |
| ストレンスクリップ | 800021 | 4 |
| 短張力クランプのサポート | 800023 | 2 |
| 長張力クランプサポート | 800024 | 2 |
| コーン | 800025 | 3 |
| ナイロンコーン | 800026 | 3 |
| スクリュードライバー | 800027 | |
会社情報
顧客と代理人
よく 聞かれる 質問
Q1: 工場か貿易会社ですか?
A1: 私たちは工場で24時間以内に返事をします.
Q2:あなたの会社は主に何を生産しますか?
A2: 私たちはビジョン測定機械,調整測定機械,CMMとVMMの固定装置を専門としています.
Q3:適切な仕様をどのように選ぶか?
A3: 私たちの専門チームは,あなたの製品品種と測定要件に基づいて適切な仕様を推奨します.
Q4:カスタマイズされたサービスを受け入れるのですか?
A4: はい,私たちは標準マシンと顧客のニーズに合わせてカスタマイズされたソリューションの両方を提供します.
Q5:保証期間は何ですか?
A5: 製品には1年間の保証があります. 製品の安定性と品質保証を向上させるために壊れやすいパーツを改良しました.
