高精度電子部品のアライナメントのための軽量アルミ6061CMM固定キット
高品質のCMM固定キット
FlexFixの固定装置シリーズは,電子機器,航空宇宙,自動車,プラスチック,医療などの様々な産業の精密測定アプリケーションのために設計されています.CMMとVMMシステムのすべてのサイズとモデルと互換性測定の柔軟性,繰り返し性,標準化を向上させる.
CMMアプリケーションのためのモジュール式固定システム
UNIMETROによって開発されたFlexFixシリーズは,迅速で繰り返す固定設定によって検査プロセスの再現性と精度を向上させます.このモジュール式システムは,あらゆるサイズの部品のための完全な固定ソリューションを提供するために,ユーザーの要求に拡張形状や素材
このシステムには,様々な標準サイズで M8 ロープ付きフィッティングの固定板があります.高精度アルミニウム6061から製造され,システムの精度と信頼性を確保するための複雑なプロセスを行います.ソリューションはツールなしで迅速に組み立てられ,処理量を増加させ,検査の遅延をなくすことができます.
固定 器具 を 選ぶ
FlexFixシリーズのCMM固定装置は,1つのベースボードと包括的なコンポーネントセットを含むスタートキットとして利用できます.あなたのCMM機械の寸法と測定要件に応じてベースプレートサイズを選択.
CMM 固定部品
FlexFix 部品は,部品を最小限の必要力でしっかりと固定するように設計されており,特別なツールを必要としません.部品には,支柱,クランプ,測定された部品の損傷や歪みを防止する合理的な設計のプレッシング要素柔軟なシステムにより,様々な固定組み合わせと 3D 測定探査機の明確な経路が可能になります.
CMMベースプレート
複数のベースプレートサイズは,異なるCMMモデルと部品固定要件に対応します.製造には,CNC加工,精密磨削,アノジスコーティング,高精度を確保するためにレーザーマーキングカスタムサイズとスレッドホールパターンが利用できます.
アルファ番号格式と目に見える部品番号は,部品の組み立てと位置を記録することで,ユーザがセットアップを記録し,後続的な検査のために迅速かつ正確な再現を可能にします.
標準プレートサイズ
400×300mm,M8 スレッドホール
400×400mm,M8 スレッドホール
500×500mm,M8 スレッドホール
600×600mm,M8 スレッドホール
オーダーメイドサイズ

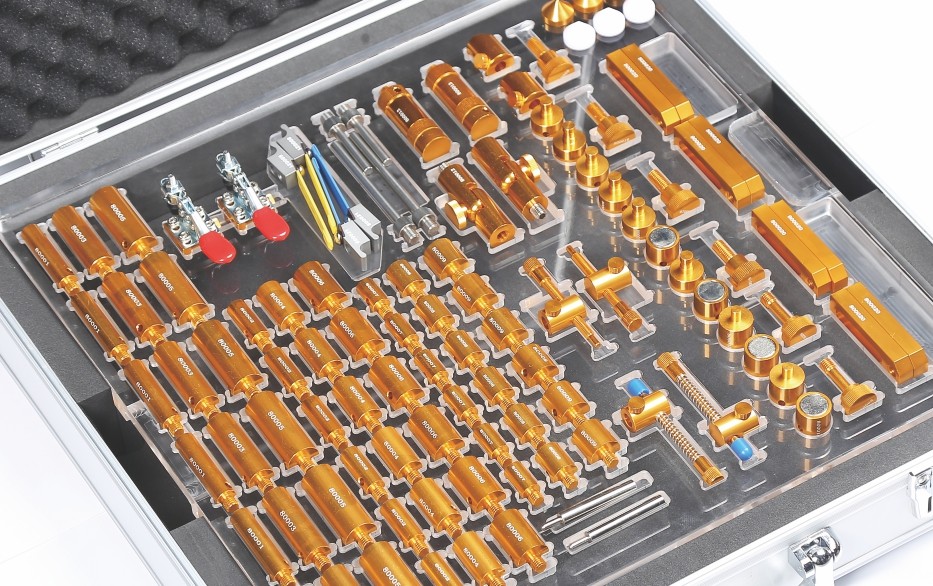

キットの構成要素とパラメータ
| ポイント |
マーク |
QTY |
| 12×50mm スタンドオフ |
80001 |
3 |
| 12×30mm スタンドオフ |
80002 |
3 |
| 16×50mm スタンドオフ |
80003 |
3 |
| 16×30mm スタンドオフ |
80004 |
3 |
| 20×50mm スタンドオフ |
80005 |
3 |
| 20×30mm スタンドオフ |
80006 |
3 |
| 12×20mm スタンドオフ |
80007 |
3 |
| 16×20mm スタンドオフ |
80008 |
3 |
| 20×20mm スタンドオフ |
80009 |
3 |
| 調整可能なピホット関節 |
800012 |
2 |
| 調整可能なジャックスタンド |
800013 |
2 |
| マグネット |
800014 |
4 |
| ピンスタンド |
800015 |
2 |
| アダプター |
800016 |
6 |
| ベースボードのスクリュー |
800017 |
2 |
| Vポスト |
800018 |
2 |
| スクロール |
800019 |
2 |
| 調整可能なスライド |
800020 |
2 |
| ストレンスクリップ |
800021 |
4 |
| 短張力クランプのサポート |
800023 |
2 |
| 長張力クランプサポート |
800024 |
2 |
| コーン |
800025 |
2 |
| ナイロンコーン |
800026 |
2 |
| スクリュードライバー |
800027 |
2 |
