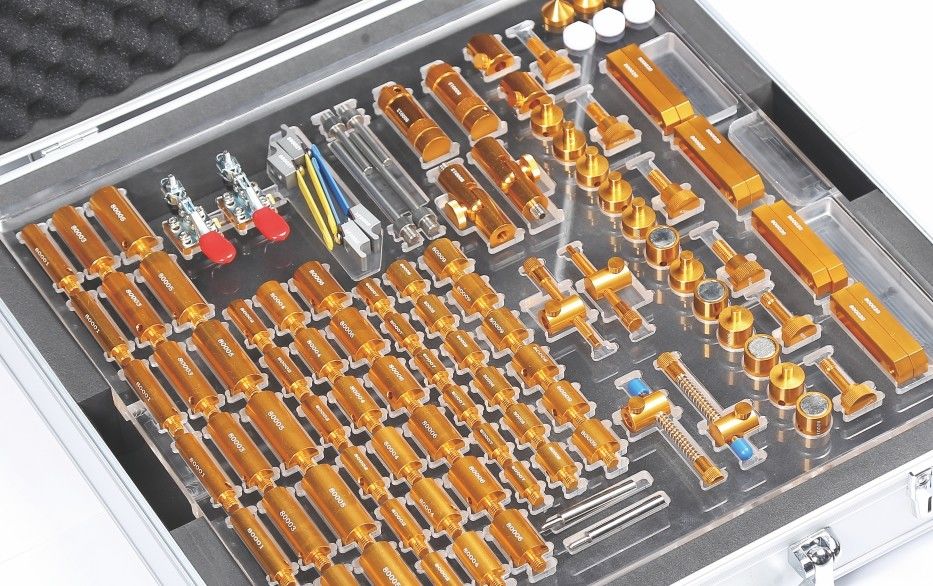

精密電子機器組立試験用のモジュラーアルミニウム6061 CMMワークホルディングキット

Modular Aluminum 6061 CMM Workholding Kits Designed for Precision Electronics Assembly Testing
Modular Aluminum 6061 CMM Workholding Kits Designed for Precision Electronics Assembly Testing
Modular Aluminum 6061 CMM Workholding Kits Designed for Precision Electronics Assembly Testing
基本情報
起源の場所: トンコワン、中国
ブランド名: UNIMETRO
証明: CE,ISO
モデル番号: cmm
最小注文数量: 1
価格: Discussible
パッケージの詳細: アルミ合金ボックス
受渡し時間: 5~15days
支払条件: T/T
供給の能力: 100
ベストプライス 接触
詳細情報
製品名: CMM fixturingキット 色: 金
材料: アルミニウム6061 サイズ: 60/set、108/set
応用: 電子工学、宇宙航空、自動車の、プラスチックまたは医療、等 プレートサイズ: 400*300mmのM8糸の穴
ハイライト:

金CMMの据え付け品のキット

,

アルミニウム6061のCMM Fixturingのキット

,

電子工学CMM Fixturingのキット

製品の説明

精密電子アセンブリテスト用モジュラーアルミニウム6061 CMMワークホルディングキット
高品質CMM治具キット / 三次元測定機治具クランプ
FlexFixシリーズCMM治具は、コンポーネントの迅速かつ繰り返し可能な固定セットアップを提供することにより、検査プロセスの再現性と精度を向上させるように設計されています。これらのモジュラーシステムは、特定の要件を満たすように拡張可能で、あらゆるサイズ、形状、または材質の部品に対応する完全な固定ソリューションを提供します。
用途
FlexFix治具は、エレクトロニクス、航空宇宙、自動車、プラスチック、医療ケアなど、複数の業界で広く使用されています。あらゆるサイズおよびモデルのCMMおよびVMMマシンと互換性があり、これらのツールは測定プロセスを柔軟、再現可能、かつ標準化します。
モジュラー固定の利点
FlexFixシステムは、さまざまな標準サイズで利用可能なM8ねじ込みを備えた治具プレートを備えています。複雑なプロセスを経て高精度アルミニウムから製造されたこれらのプレートは、システムの信頼性を保証します。工具なしで迅速に完璧な固定ソリューションを組み立てることができ、スループットを向上させ、検査の遅延を回避します。
固定キットの選択
FlexFixシリーズCMM治具は、ベースボード1枚と包括的なコンポーネントセットを含むスターターキットとして販売されています。ユーザーは、CMMマシンのサイズと特定の測定要件に基づいてベースプレートサイズを選択する必要があります。
精密電子機器組立試験用のモジュラーアルミニウム6061 CMMワークホルディングキット 0 精密電子機器組立試験用のモジュラーアルミニウム6061 CMMワークホルディングキット 1
CMM治具コンポーネント
FlexFixコンポーネントは、最小限の必要な力で、特殊工具なしで部品をしっかりと保持するように設計されています。コンポーネントには、サポート、クランプ、およびプレスエレメントが含まれます。インテリジェントな設計により、測定部品の損傷や歪みを防ぎながら、柔軟な固定の組み合わせと3D測定用のクリアなプローブパスを可能にします。
CMMベースプレート
複数のベースプレートサイズは、さまざまなCMMマシンとコンポーネントの固定要件に対応します。製造には、CNC加工、精密研削、陽極酸化コーティング、レーザーマーキングが含まれ、高精度、平面度、信頼性を保証します。カスタムサイズとねじ穴パターンも利用可能です。
精密電子機器組立試験用のモジュラーアルミニウム6061 CMMワークホルディングキット 2 精密電子機器組立試験用のモジュラーアルミニウム6061 CMMワークホルディングキット 3
利用可能なプレートサイズ
  • 400×300mm、M8ねじ穴
  • 400×400mm、M8ねじ穴
  • 500×500mm、M8ねじ穴
  • 600×600mm、M8ねじ穴
  • その他のカスタムサイズも利用可能
製品パラメータ
製品名 マーク 数量
12×50mmスペーサー800016
12×30mmスペーサー800026
16×50mmスペーサー800036
16×30mmスペーサー800046
20×50mmスペーサー800056
20×30mmスペーサー800066
12×20mmスペーサー800076
16×20mmスペーサー800086
20×20mmスペーサー800096
調整可能なピボットジョイント8000122
調整可能なジャックスタンド8000132
マグネット8000144
ピンスペーサー8000152
アダプター8000166
ベースボードねじ8000172
ねじ8000192
調整可能なスライド8000208
テンションクランプ8000214
ショートテンションクランプサポート8000232
ロングテンションクランプサポート8000242
コーン8000253
ナイロンコーン8000263
ドライバー800027
会社情報
精密電子機器組立試験用のモジュラーアルミニウム6061 CMMワークホルディングキット 4 精密電子機器組立試験用のモジュラーアルミニウム6061 CMMワークホルディングキット 5 精密電子機器組立試験用のモジュラーアルミニウム6061 CMMワークホルディングキット 6 精密電子機器組立試験用のモジュラーアルミニウム6061 CMMワークホルディングキット 7
お客様と代理店
精密電子機器組立試験用のモジュラーアルミニウム6061 CMMワークホルディングキット 8 精密電子機器組立試験用のモジュラーアルミニウム6061 CMMワークホルディングキット 9
よくある質問
Q1: あなたは工場ですか、それとも商社ですか？
A1: 私たちは工場であり、24時間以内に返信を提供します。
Q2: あなたの会社は主に何を製造していますか？
A2: 私たちはビジョン測定機、三次元測定機、およびCMM＆VMM治具を専門としています。
Q3: 適切な仕様を選択するにはどうすればよいですか？
A3: 私たちの専門チームが、お客様の製品の種類と測定要件に基づいて適切な仕様をお勧めします。
Q4: カスタマイズサービスを受け入れますか？
A4: はい、標準機と顧客のニーズに合わせたカスタマイズソリューションの両方を提供しています。
Q5: 保証期間はどのくらいですか？
A5: 当社の製品には1年間の保証が付いています。製品の品質と信頼性を確保するために、壊れやすい部品の耐久性を強化しています。
