| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Unimetro |
| モデル番号: | レンジャー600 |
| 最小注文数量: | 1セット |
| 価格: | 交渉可能 |
| パッケージの詳細: | 木製ケース+真空パッケージ |
| 受渡し時間: | 15 日 |
| 支払条件: | T/T,L/C,D/A,D/P,ウェスタンユニオン,マネーグラム |
| 供給の能力: | 月に50セット |
| 申請: | タテ型、テーパー型、カッターヘッド、異形ナイフ | 保証: | 12ヶ月 |
|---|---|---|---|
| リニアスケール解像度: | 0.1um | モード: | 手動か自動 |
| 作動距離: | 90mm | サービス: | OEM,ODM |
| ハイライト: | 光学切削ツール検査システム |
||
記述

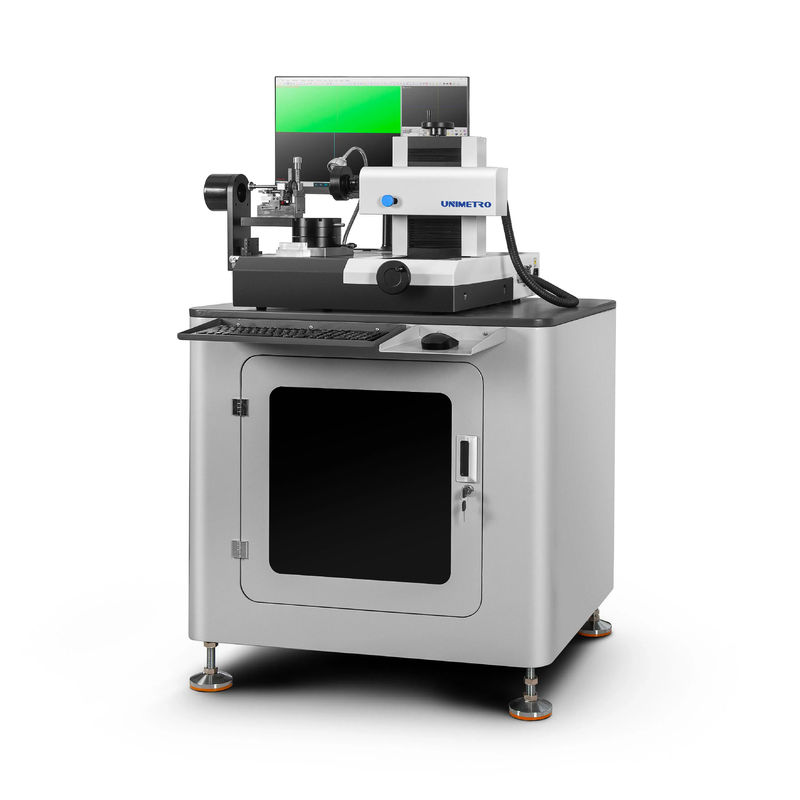

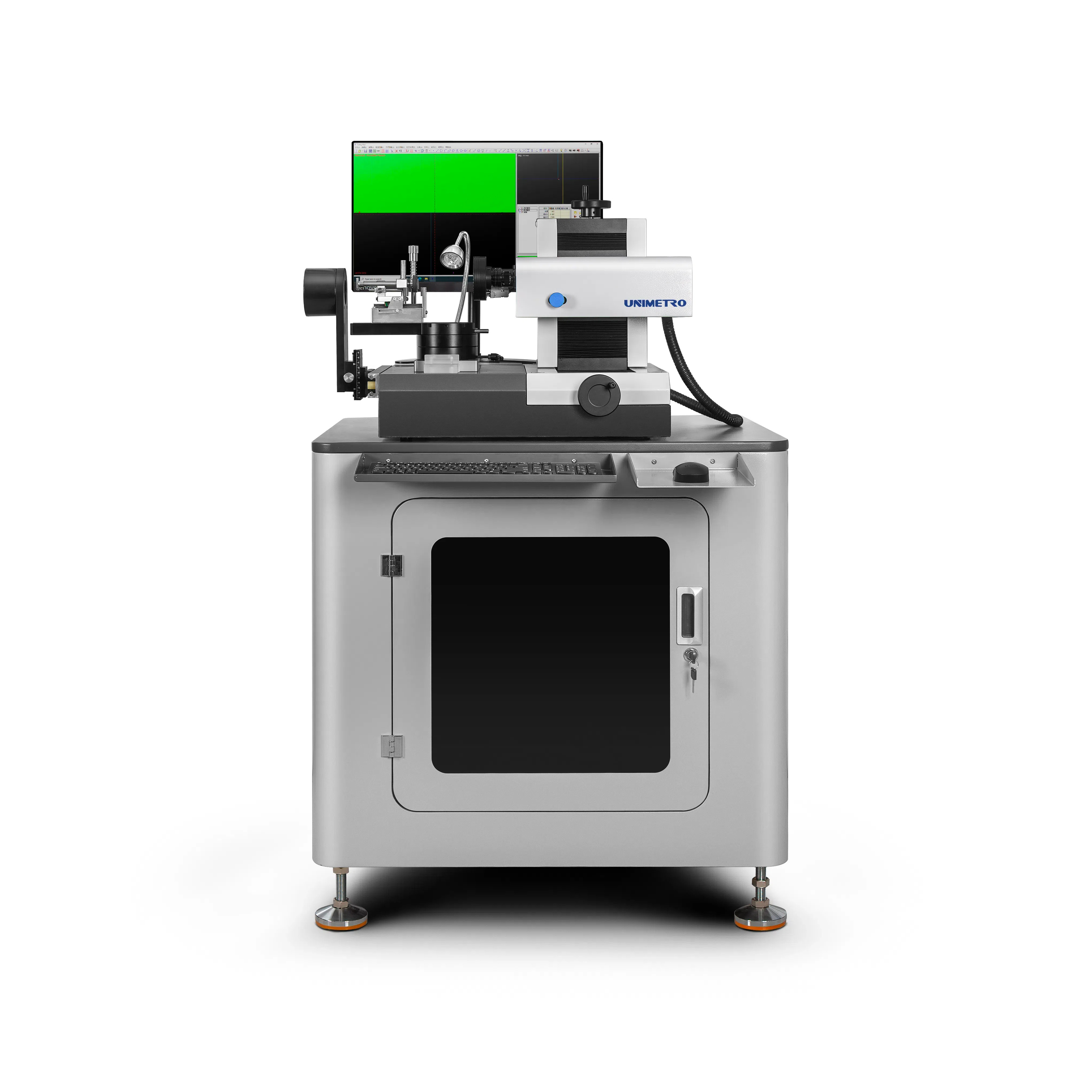

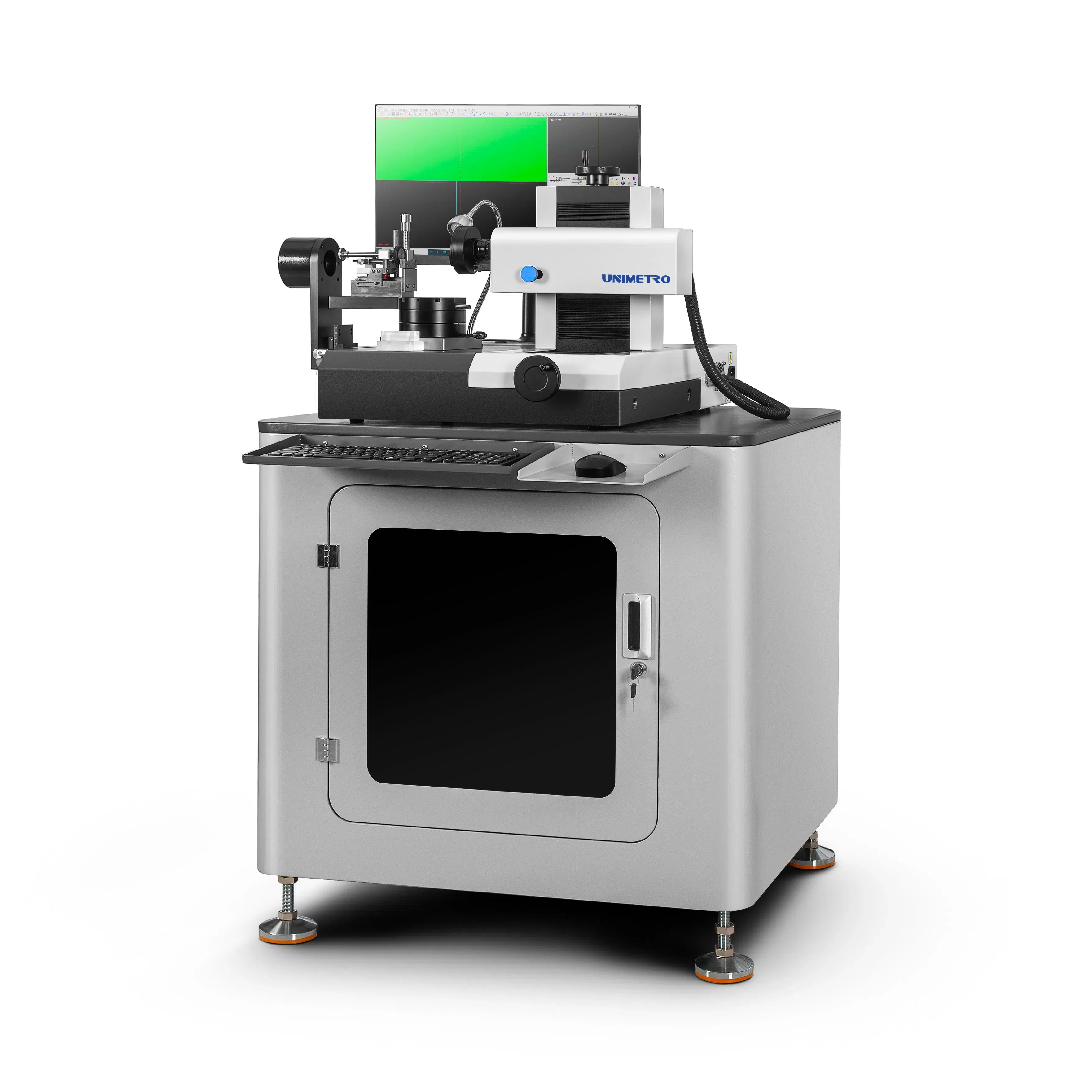

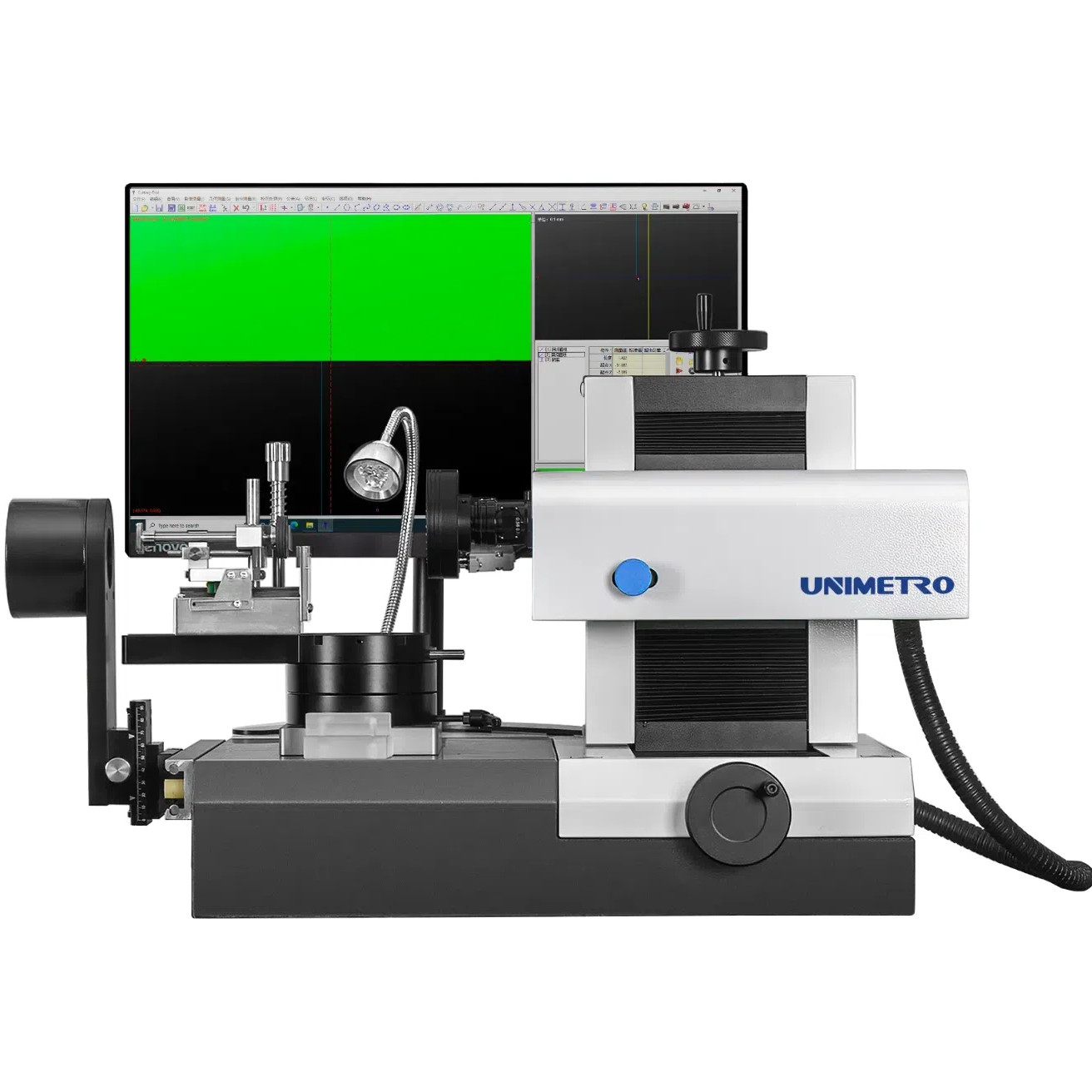

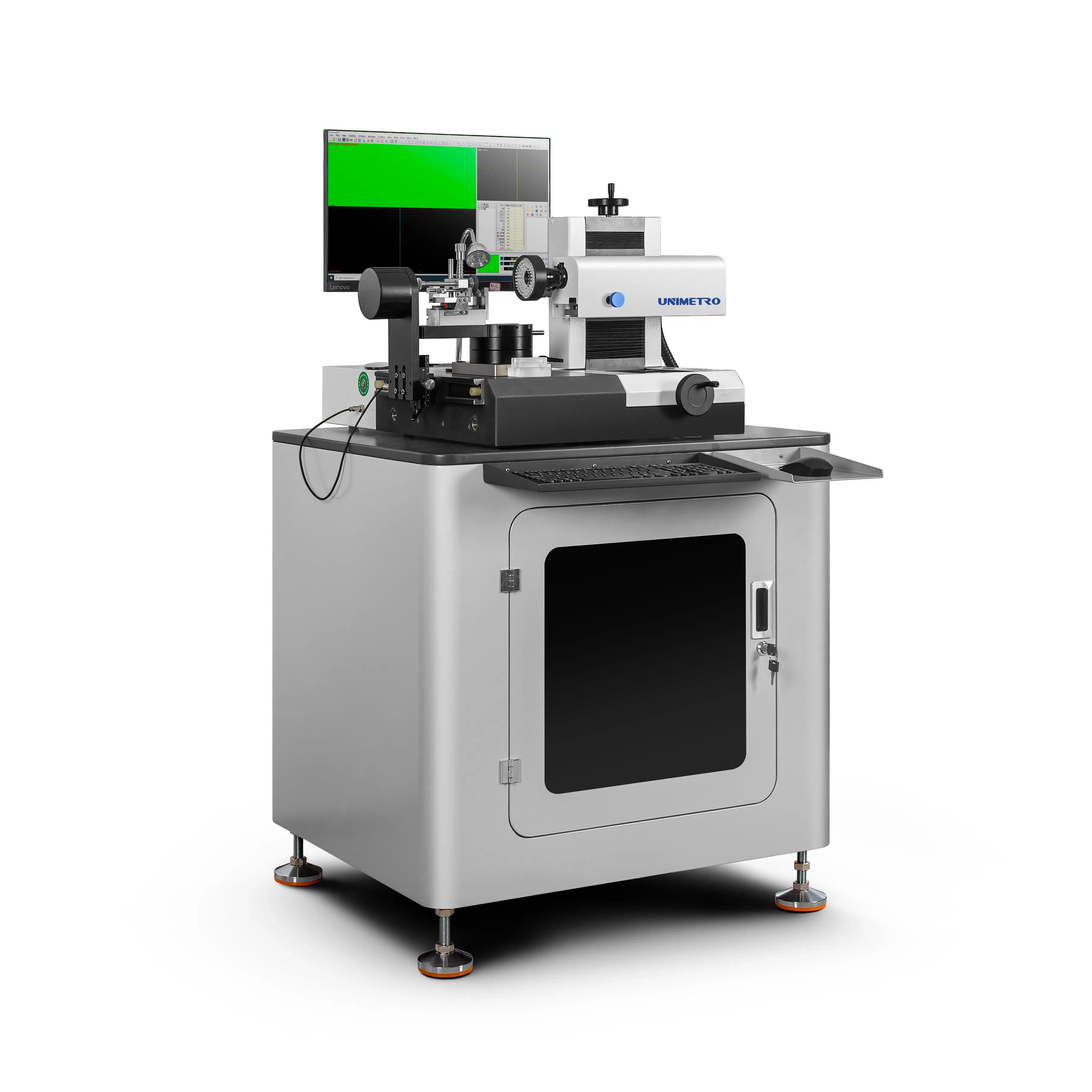

UNIMETRO RANGER600 ツール 検査 システムは,柔軟な照明システムの下でのドリル,フレーズ 切断機,カウンター,カウンターシンクのための普遍的な測定装置です.コンパクトな設計と高い安定性のおかげでRANGER600は計測室,検査室,または生産現場で直接使用できます.
パラメータ
| 製品名 | 異なる形状の切削ツールのための多機能ツール検査機械 | |||||
| モデル | レンジャー600 | |||||
| X軸移動 | 80mm | |||||
| Y軸移動 | 60mm | |||||
| Z軸の測定範囲 | 60mm | |||||
| 最大ツール直径 | 20mm (30mmオプション) | |||||
| ツール最大長 | 200mm (350mmオプション) | |||||
| 作業距離 | 90mm | |||||
| レンズ | 0.7X-4.5X 穴のあるズームレンズ | |||||
| カメラ | 5MP HDカメラ | |||||
| 線形スケール解像度 | 0. 1m | |||||
| 拡大 | 12.6X-79.2X/25.2X-158.4X (オプション) | |||||
| 視野 | 27*20mm-43*33mm/13.5*10mm-2.3*1.6mm (オプション) | |||||
| 精度 | X ~ Y, (2.5 + L / 100) μm, L は測定した長さ | |||||
| PC | 24インチLCDモニター付きのWindows 10OS | |||||
| 照明システム | 8つのセクションのLEDリングライト,コンターライト,柔軟な補助ライト,すべてソフトウェア制御とプログラム可能. | |||||
| 入力形式 | DXFファイル | |||||
| 出力形式 | EXCEL,DXF | |||||
アクセサリー
自由角補助照明 輪形照明モジュール
| 柔軟なアームに 調整可能な追加ライトが搭載されており ユーザが 地元の画像を 改善できるようになります | このX軸に沿って移動でき,ツールのコンタクトを測定する際にユーザーに最高の画像と物体の鋭い縁を表示します. |
ベーステーブル ツールホルダー
| 材料や道具を保管するための実用的でオープンな収納スペースを備えた固い立体作業台. | 機械の側には複数のセクションのツールホルダーが埋め込まれています. 混乱を避けるために,ユーザーは準備のためにすべてのツールを握ることができます. |
特徴
1アドバンスト・デザイン
> エルゴノミックな設計と堅固な構造
>HD画像とディスプレイの組み合わせ,顕微鏡拡大レベルもオプションです.
> 安定し正確なVブロックで 簡単に道具を握り並べることができます
> 旋回ステージには 0°と90°の機械的な固定測定角度が利用可能である.
>高精度エンコーダが回転テーブルに組み込まれ,ユーザに正確な角度位置を提供します.
> 表面照明のための多段式プログラム可能なLEDリングライト,また標準機能のためのコンートライトと自由角補助照明を含む.
>SMARTOOLの測定ソフトウェアは,切削ツールのための特定の測定機能を提供しています.
>自動エッジ検出,網状で高速角度測定,CAD要素比較機能が利用可能.
2複数の角度を測定する
測定プロセス中に道具の角度をより迅速かつ正確に位置付けするには,RANGER600の回転テーブルは 0°と90°の2つの機械的な固定角度を提供しています.ツールエンドを測定することができます.ツールエンド - センターシャフト,ツールエンド - フロントアングル,など. そして90度の位置は,ヘリックスアングル,軸前角,最初の後角,第二の後角と傾斜エッジアングル,などのために利用できます.
0度 45度 90度
会社情報
私たちのクライアント&エージェント
| よくある質問 |
|---|
| Q1: 工場か貿易会社ですか? |
| A1: 私たちは工場で,24時間以内に最も迅速な返事をします. |
| Q2: あなたの会社は主に何をするのですか? |
| A2: 私たちは主にビジョン計測機,調整計測機,CMM&VMM装置などを製造しています. |
| Q3:適切な仕様をどのように選ぶか? |
| A3: あなたが私たちに種類とサイズを教えて,測定される製品の限り,私たちの専門チームは適切な仕様の測定器のアドバイスします. |
| Q4:カスタマイズされたサービスを受け入れるのですか? |
| A4: 保証してください!私たちは典型的な機械だけでなく,顧客のニーズに合わせた機械も提供できます. |
| Q5:保証期間は何ですか? |
| A5: 私たちの製品の保証期間は1年です. 私たちの製品の品質は非常に安定しています. 壊れやすい部品を 改善しました |
