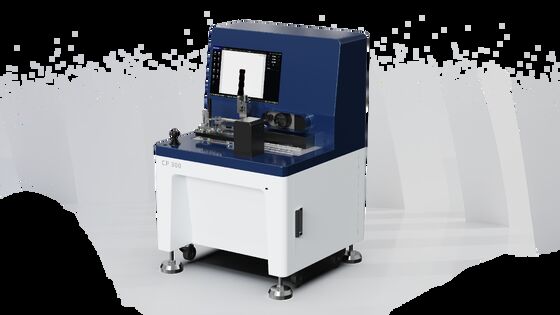

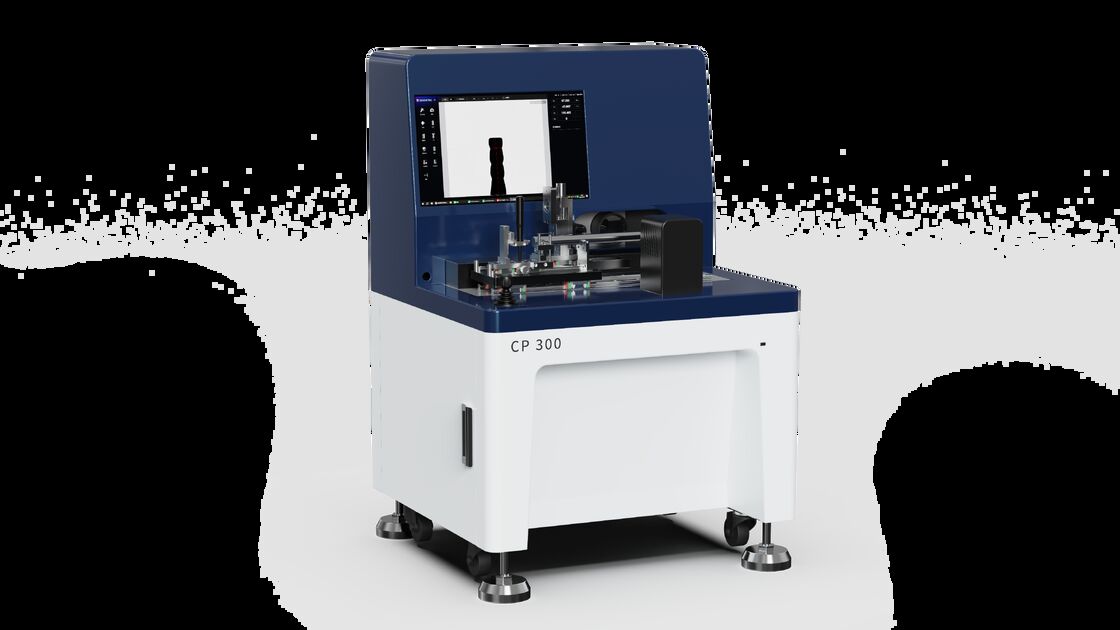

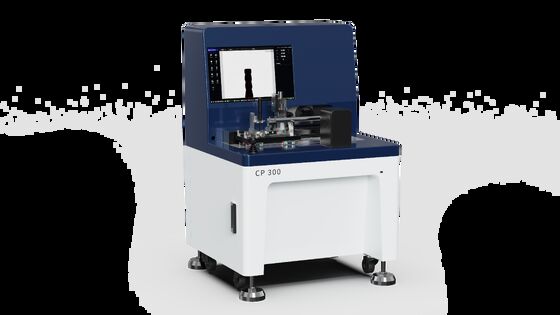

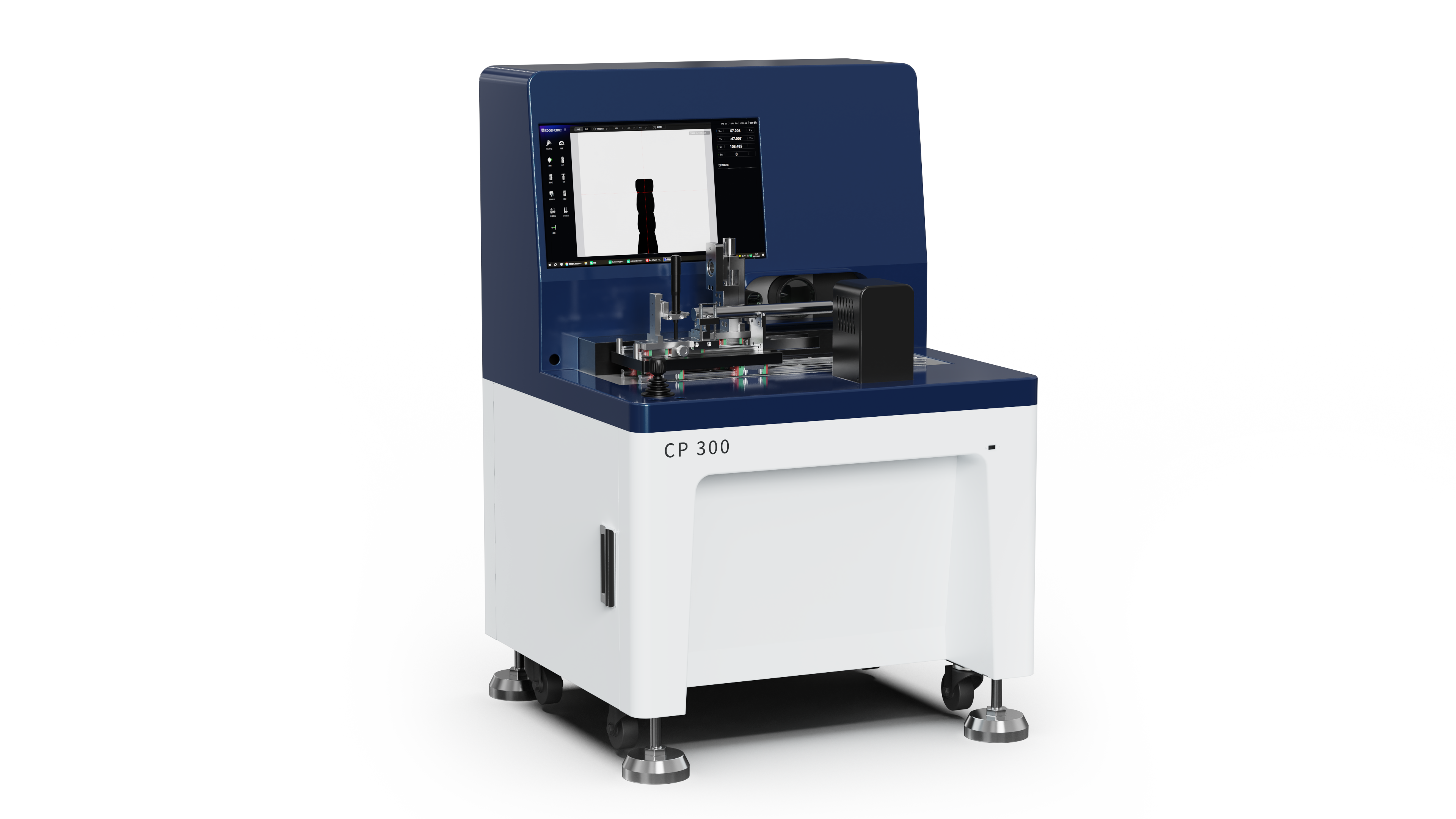

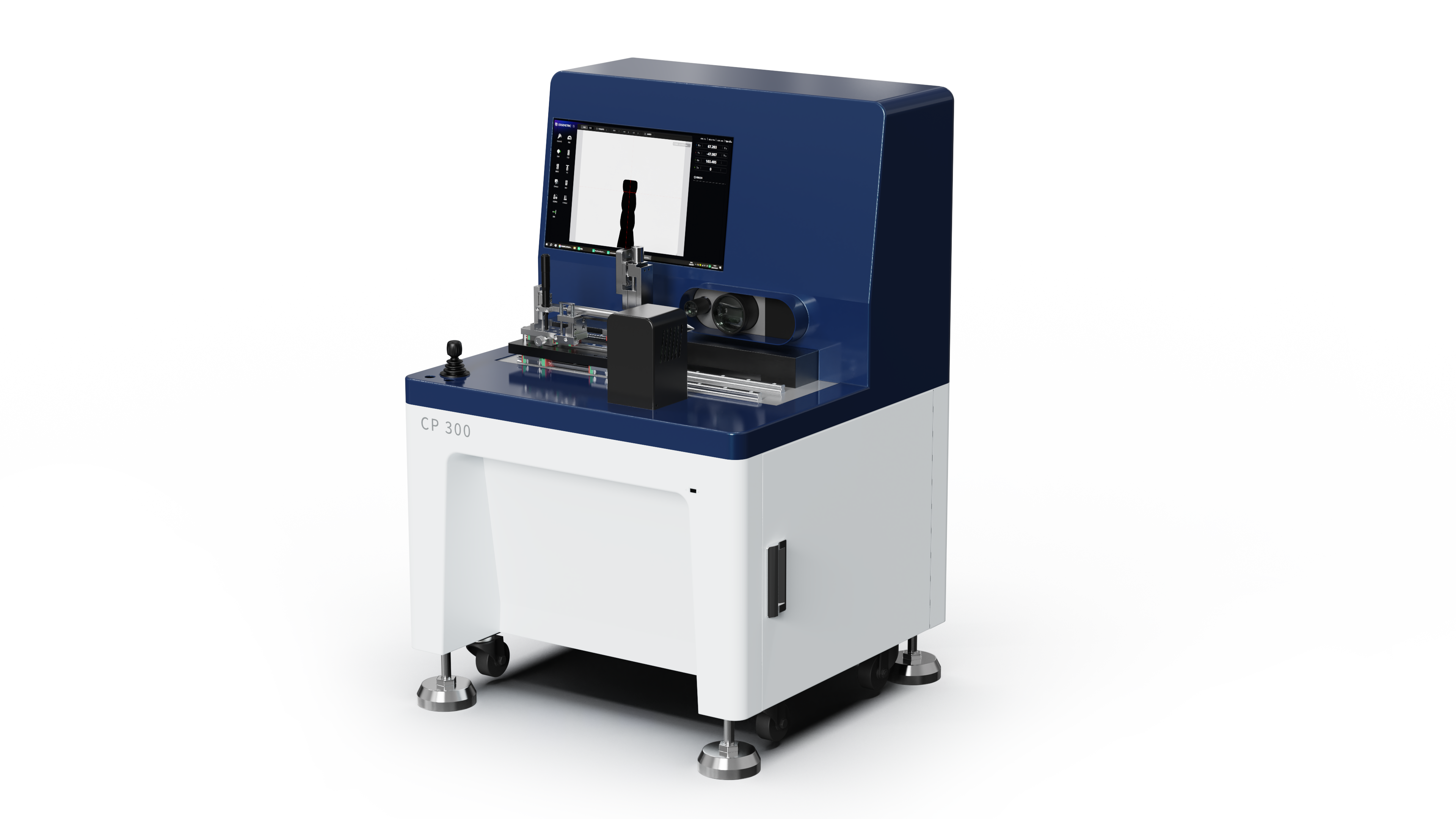

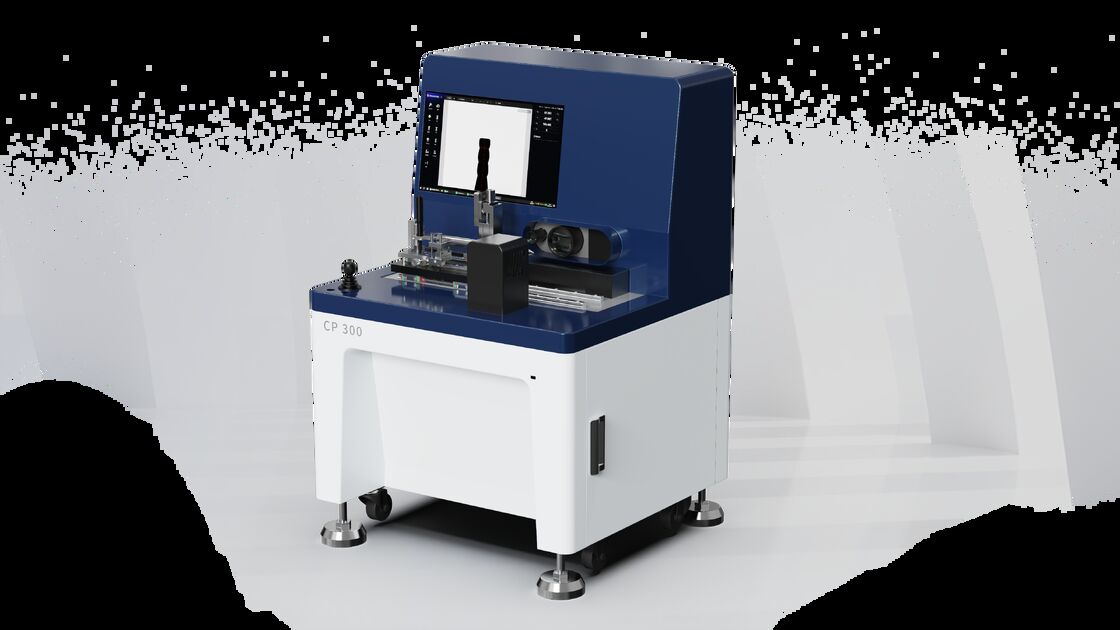

高精度自動二次元工具形状測定器 Cutter Profiler CP300

CP 300 は、切削工具の 2D プロファイル専用の高精度自動測定装置です。3D トポグラフィーの複雑な再構成を放棄し、プロファイル測定の本質に立ち返り、優れた光学イメージングと機械的精度で、ボールエンドミル、ボールノーズツール、成形工具などのプロファイル特徴の高速で安定した再現可能な定量的評価を実現します。切削工具の製造・再研磨工程における、信頼できる品質のチェックポイントです。

• 高精度のハードウェアとイメージング システム:

  1.精密光学プラットフォーム：高解像度ズームレンズと高解像度産業用カメラを装備し、テレセントリック光学設計と組み合わせることで、遠近法の誤差を効果的に低減し、シャープなエッジを持つ鮮明で歪みのないカッタープロファイル画像を取得します。
  2.高剛性メカニカルシステム：高精度リニアガイド伝達と回転軸を採用し、スキャニング動作のスムーズさと位置決め精度を確保し、繰り返しの測定に強固な基盤を築きます。
  3. インテリジェントなデュアルレンズ測定システム: 低倍率レンズは広い視野を持ち、大型ツールの完全なプロファイルを迅速にキャプチャして全体的に測定できます。高倍率レンズは、小径カッターや主要部品の微細なプロファイルの詳細を測定するためのより高い解像度を提供します。デュアルレンズシステムのインテリジェントな連携により、手動でレンズを交換することなく、マイクロサイズから大型サイズまでのツールのフルレンジの高精度プロファイル測定のニーズに対応します。

• インテリジェントで効率的なソフトウェアと分析機能:

  1.ワンクリック自動測定：ボールエンドミルやボールノーズツールなどの各種標準工具の測定プログラムをあらかじめ設定し、位置決め・スキャンから評価までを全自動で実現します。
  2.インテリジェントな輪郭比較: 標準 CAD (DXF) 図面のインポートをサポートし、測定された輪郭と自動的に比較し、適格性を直感的に判断するための偏差カラー マップと詳細な寸法レポートを迅速に生成します。
  3.豊富なプロファイルパラメータライブラリ：円弧半径、角度、距離、座標点などの数十のプロファイル幾何パラメータを自動的に分析して出力し、多様な検査ニーズに対応します。

• 抜群の安定性と使いやすさ：

  1.優れた再現性：安定した機械構造と正確な制御システムにより、ミクロンレベルの測定再現性を実現し、さまざまなバッチやオペレーターにわたって一貫した信頼性の高い測定結果を保証します。
  2.簡素化された操作プロセス: ユーザーフレンドリーなソフトウェアインターフェイスとウィザードスタイルの操作設計により、オペレーターの専門的経験への依存が大幅に軽減され、トレーニングコストが削減されます。
  3.堅牢な工業デザイン：優れた環境適応性を誇り、検査室や生産現場に近い環境でも安定して導入できます。
