柔軟な3D光学CMMベースボードと固定装置キット
FlexFixシリーズの固定装置キットは,座標測定機 (CMM) と視力測定機 (VMM) 向けに設計された精密測定ソリューションです.これらのモジュール式固定装置システムは測定の再現性を向上させる様々な産業用アプリケーションで標準化します
産業用用途
FlexFixの固定装置キットは,電子機器,航空宇宙,自動車,プラスチック,医療などの複数の産業に対応しています. CMMとVMM機器のすべてのサイズとモデルと互換性があります.柔軟性のある標準化された測定プロセスです.
モジュール式固定システム
UNIMETROによって開発されたFlexFixシリーズは,迅速で繰り返す固定設定によって検査プロセスの再現性と精度を向上させます.モジュール式設計により,ユーザーの要求に基づいて拡張が可能サイズ,形状,または材料の部品のための完全な固定ソリューションを提供します.
システムには,様々な標準サイズで利用可能なM8スレッドフィッティングの固定プレートがあります.複雑なプロセスを通して高精度アルミから製造されています.このプレートはシステムの信頼性を保証しますツールのない組み立てにより,迅速な固定ソリューションが可能になり,処理量を増加させ,検査の遅延をなくします.
固定装置キットの選択

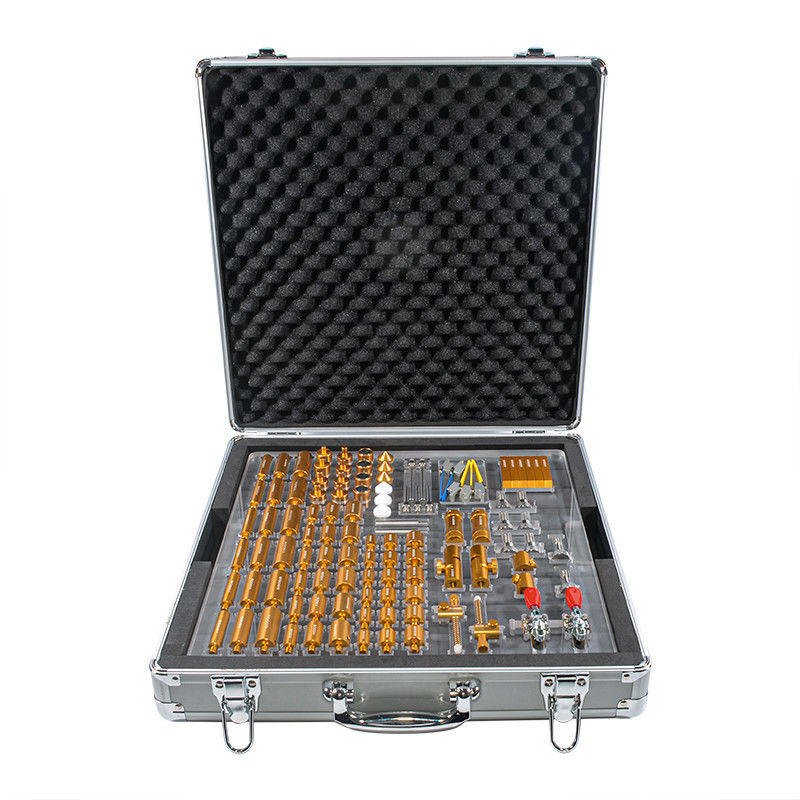

FlexFixシリーズの固定装置は,1つのベースボードと包括的なコンポーネントセットを含むスタートキットとして販売されます.ユーザーは,CMM機械の寸法と測定要件に応じてベースプレートのサイズを選択する必要があります..
固定部品
FlexFix部品は,必要な最小限の力で作業部位を安全に保持するように設計されており,特別な道具の必要性がなくされています.包括的な部品セットには,サポート,クランプ,測定された部品の損傷または歪みを防止するために設計されたプレッシング要素.
柔軟なコンポーネントシステムにより,異なる部品タイプのための様々な固定組み合わせが作成され,3D測定作業のための明確な探査路が確保されます.

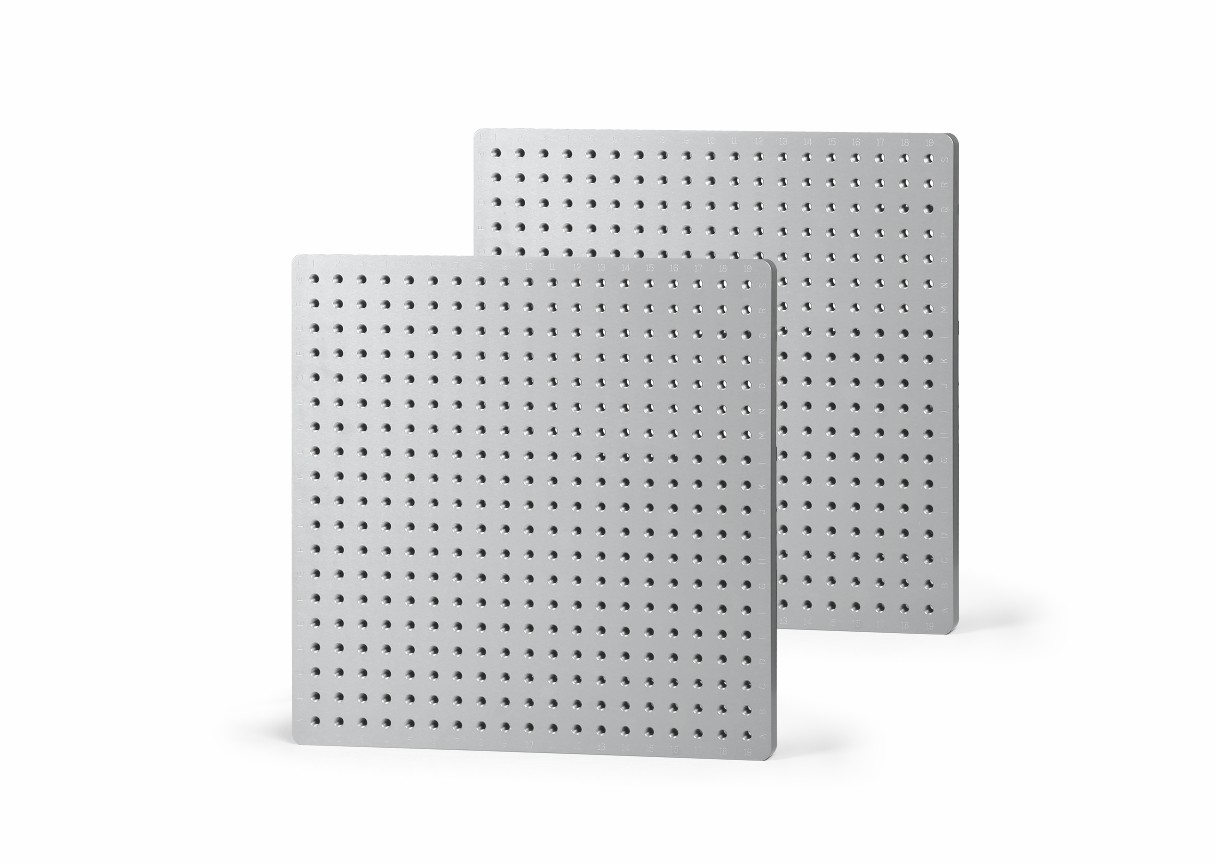

ベースプレートの仕様
複数のベースプレートサイズは,異なるCMM寸法と部品固定要件に対応します.製造には,CNC加工,精密磨削,アノジスコーティング,レーザーマークで高精度で,平らさ,信頼性
標準プレートには,部品部品番号が表示されるアルファヌマリックグリッドパターンがあり,固定装置のセットアップの完全なドキュメント化が可能である.これは,後続的な検査のための同一のセットアップの迅速かつ正確な再現を可能にします.
利用可能なベースプレートサイズ
- 400*300mm M8スレッドホール付き
- 400*400mm M8スレッドホール付き
- 500*500mm M8スレッドホール付き
- 600*600mm M8スレッドホール付き
- 要求に応じてカスタムサイズ
構成要素パラメータ
| 製品名 |
マーク |
QTY |
| 12*50mm スタンドオフ | 80001 | 6 |
| 12*30mm スタンドオフ | 80002 | 6 |
| 16*50mm スタンドオフ | 80003 | 6 |
| 16*30mm スタンドオフ | 80004 | 6 |
| 20*50mm スタンドオフ | 80005 | 6 |
| 20*30mm スタンドオフ | 80006 | 6 |
| 12*20mm スタンドオフ | 80007 | 6 |
| 16*20mm スタンドオフ | 80008 | 6 |
| 20*20mm スタンドオフ | 80009 | 6 |
| プッシャーの湿度 | 800010 | 2 |
| スクロールプッシャー湿 | 800011 | 2 |
| 調整可能なピホット関節 | 800012 | 2 |
| 調整可能なジャックスタンド | 800013 | 2 |
| マグネット | 800014 | 4 |
| ピンスタンド | 800015 | 2 |
| アダプター | 800016 | 6 |
| ベースボードのスクリュー | 800017 | 2 |
| Vポスト | 800018 | 2 |
| スクロール | 800019 | 2 |
| 調整可能なスライド | 800020 | 8 |
| ストレンスクリップ | 800021 | 4 |
| クランプを押して | 800022 | 2 |
| 短圧湿度サポート | 800023 | 2 |
| 長張力クランプサポート | 800024 | 2 |
| コーン | 800025 | 3 |
| ナイロンコーン | 800026 | 3 |
| スクリュードライバー | 800027 | |
よく 聞かれる 質問
Q1: 工場か貿易会社ですか?
A1: 私たちは工場で24時間以内に返事をします.
Q2:あなたの会社は主に何を製造していますか?
A2: 私たちはビジョン測定機,座標測定機,CMM/VMM固定装置に特化した.
Q3:適切な仕様をどのように選ぶか?
A3: 私たちの専門チームは,あなたの製品品種と測定要件に基づいて適切な仕様を推奨します.
Q4:カスタマイズされたサービスを受け入れるのですか?
A4: はい,私たちは標準マシンと顧客のニーズに合わせてカスタマイズされたソリューションの両方を提供します.
Q5:保証期間は何ですか?
A5: 当社の製品には1年間の保証があります.製品品質と信頼性を確保するために,壊れやすい部品の耐久性を強化しました.
