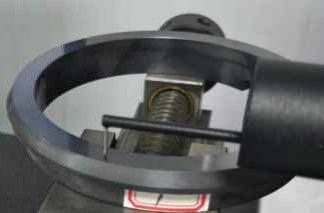

表面粗さ・輪郭測定機（多関節アームベアリング用）
SPR1000シリーズ表面粗さ・輪郭測定機は、多関節アームベアリング、光学グレードゲルマニウム結晶、シールリング、ターボシールなどの工業部品の包括的な表面解析のために設計された精密測定システムです。
表面測定の基本
すべての表面は、その機能特性を定義する4つの主要な要素にわたって測定できます。
- 寸法:半径、角度、距離、表面フィーチャー間の線形関係
- 形状:機械誤差によって一般的に引き起こされる、ターゲットジオメトリ（平面、球、円錐）からの偏差
- 粗さ:切削工具または機械加工プロセスに起因する表面テクスチャ
- うねり:振動、剛性不足、またはプロセス不安定性による非理想的な機械効果
SPR1000シリーズの特長
最適なコスト効率を実現する標準構成。デュアルセンサー技術を採用し、デジタル輪郭センシングと誘導式粗さ測定を組み合わせることで、1台の機械で包括的な表面解析を実現します。

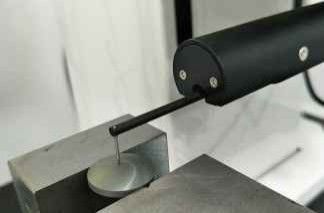

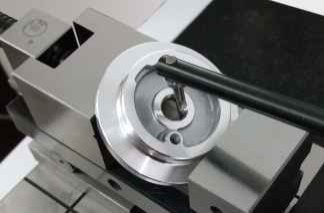

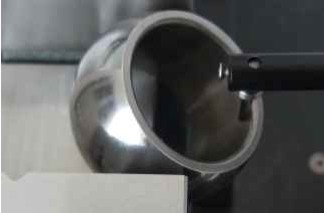

測定アプリケーション
技術仕様
| 仕様 |
値 |
| モデル番号 |
PR1103G-sdk |
| X軸測定範囲 |
100mm |
| Z軸測定範囲 |
320mm |
| Z1軸測定範囲 |
C:±12.5mm/R:±420μm |
| 輪郭精度 Z1線形精度 |
±(1.5+|0.2H|)μm |
| アーク精度 |
±(2+R/8)μm |
| 角度精度 |
±2′ |
| 直線性 |
0.8μm/100mm |
| 粗さ線形精度 |
±4% |
| 残留ノイズ |
≦0.02μm |
| 再現値 |
1δ≦2nm |
| カットオフ波長 |
0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| 評価長 |
μcX2,3,4,5,6,7 |
| X軸駆動速度 |
0.1〜10mm/s |
| Z軸駆動速度 |
0.5〜10mm/s |
測定能力
プロファイル解析:線要素、点フィーチャー、点と線の間の距離、距離、平行度、直角度、角度、溝深さ、溝幅、半径、直線度解析、凸解析、プロファイル解析を含む位置解析。
粗さパラメータ:Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
うねりパラメータ:Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
オリジナル輪郭パラメータ:Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
システムコンポーネント
Pシリーズデジタル輪郭センサー
- 解像度: 0.02-0.2μm
- 範囲: ±7.5-±30μm
- 線形精度: ±(1.5+|0.6H|)μm
- 測定力: 1.2kg
- 広い測定範囲で優れた直線性維持
駆動システムオプション
- レール移動量: 100-150mm
- 送り量: 0.2〜2μm
- 輪郭直線性: 0.5μm/100mm
- 粗さ残留値: ≦0.02μm
- 最高速度: 10mm/s
- 最低速度: 0.1mm/s
- 標準駆動は部品レベルの輪郭測定要件を満たす
コラムコンポーネント
- 範囲: 320〜420mm / 520〜620mm（選択可能）
- 最高速度: 10mm/s
- 最低速度: 0.5mm/s
- 位置決め精度: 0.01mm
- 軽量フレーム設計により、変形のない長期安定性を確保
プラットフォームコンポーネント
- 材質: 大理石構造
- 仕様: 500×800mm, 500×1000mm
- 一体設計でコンパクトな構造、メンテナンスが容易
よくある質問
貴社は工場ですか、それとも商社ですか？
当社は工場であり、24時間以内に回答いたします。
貴社の主な製造品は何ですか？
当社は画像測定機、座標測定機、CMM＆VMM治具、および関連機器を専門としています。
適切な仕様の選択方法
当社の専門チームが、お客様の製品の種類と測定要件に基づいて適切な仕様をお勧めします。
カスタマイズサービスは受け付けていますか？
はい、標準機とお客様固有のニーズに合わせたカスタムソリューションの両方を提供しています。
保証期間はどのくらいですか？
当社の製品には1年間の保証が付いています。製品の信頼性を確保するために、壊れやすい部品の耐久性を強化しています。
