RMW アドバンスト マルチ 機能 表面粗さ テスト
プロの表面荒さテスト 探査機のない感應センサー技術で 表面分析と測定を総合的にします
表面粗さ測定の基本
表面分析には,高精度の部品評価に必要な4つの重要な測定要素が含まれます.
- サイズ:半径,角,距離を含む表面の機能形を定義する線形関係
- 形状:機械の不正確性による目標表面幾何学的偏差
- 粗さ:切削工具や加工プロセスによる表面質の変化
- 波動性:振動,硬さ問題,またはプロセスの不安定性による定期的な表面不規則性
SR1000シリーズの特徴
デスクトップの標準構成で 費用効率と性能が優れている
- 鉛のない標準インダクティブセンサー技術
- 荒さ,波動性,プロファイルパラメータの数百の包括的な評価
- プロレベルの測定能力
測定アプリケーション

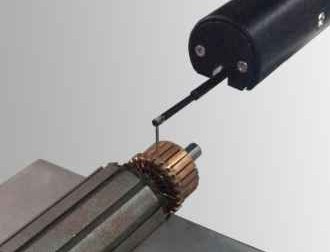

コムチューター

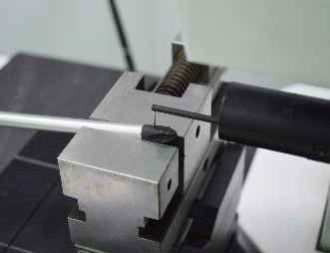

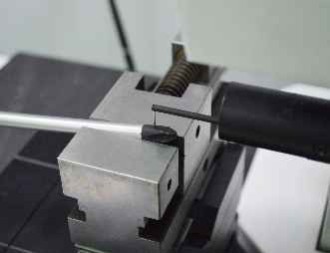

スクリュードライバーのハンドル
バルブコンポーネント

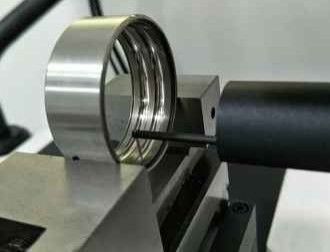

ローヤリング
テクニカル仕様
| 仕様 |
価値 |
| モデル番号 |
SR1133G-サック |
| X軸の測定範囲 |
100mm |
| Z軸の測定範囲 |
320mm |
| Z1軸の範囲 |
±420μm/65536:1 |
| Z1 線形精度 |
±4% |
| 繰り返し可能性 |
1δ≤2nm |
| 切断波長 |
0.0250 だった080 だった250 だった82 について58mm |
| ランキング長さ |
λcX23,4,5,6,7 |
| 残留騒音 |
≤0.005μm |
| X軸駆動速度 |
0.1~10mm/s |
| Z軸の駆動速度 |
0.5~10mm/s |
測定能力
詳細なパラメータ分析,以下を含む:
粗さパラメータ:R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
波長パラメータ:Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
元のコンターパラメータ:Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
システムコンポーネント
Rシリーズインダクティブセンサー
解決法: 65536:1 / 262144:1
測定範囲: ±420μm / ±620μm
線形精度:R: ±4% / ±3%
残留ノイズ: ≤0.007μm / ≤0.005μm
粗度基準: ガイド,鉛がない
優れた周波数応答特性と幅広く信号帯域幅を持つ無頭粗度センサーで,粗度測定アプリケーションのための最適なセンサータイプです.
ドライブ システム オプション
鉄道移動: 100-150mm
数値間隔: 0.2~2μm
輪郭直さ:0.5μm/100mm
荒さ 残り値: ≤0.02μm
最大移動速度: 10mm/s
最低測定速度:0.1mm/s
標準駆動システムは,Ra 0.1 マイクロンを超える測定のために粗度センサーと互換性のある部分レベルのコンートゥール測定精度を提供します.
列の構成要素
範囲: 320~420mm / 520~620mm
最大移動速度: 10mm/s
最低移動速度 0.5mm/s
定位精度: 0.01mm
軽量なフレーム・コラム設計で 変形なく長期安定性を保証します
プラットフォーム構成要素
材料: 大理石
仕様: 500×800,500×1000
シンプルなメンテナンスとスペース効率の良い コンパクトな構造を備えた 一部設計
よく 聞かれる 質問
あなたは工場か貿易会社ですか.
私たちは工場で 24時間以内に対応します.
あなたの会社は主に何を製造していますか.
私たちは視力測定機,座標測定機,CMM&VMMフィクチャー,および関連する測定機器に特化した.
適切な仕様をどのように選ぶか?
専門家のチームは,あなたの製品種と測定要件に基づいて,適切な仕様を推奨します.
パーソナライズされたサービスを受け入れるのですか.
標準的な機械と 顧客のニーズに合わせた パーソナライズされたソリューションの両方を提供します
あなたの保証期間はどのくらいですか.
製品には1年間の保証があります.製品信頼性を確保するために,壊れやすい部品の耐久性を強化しました.
