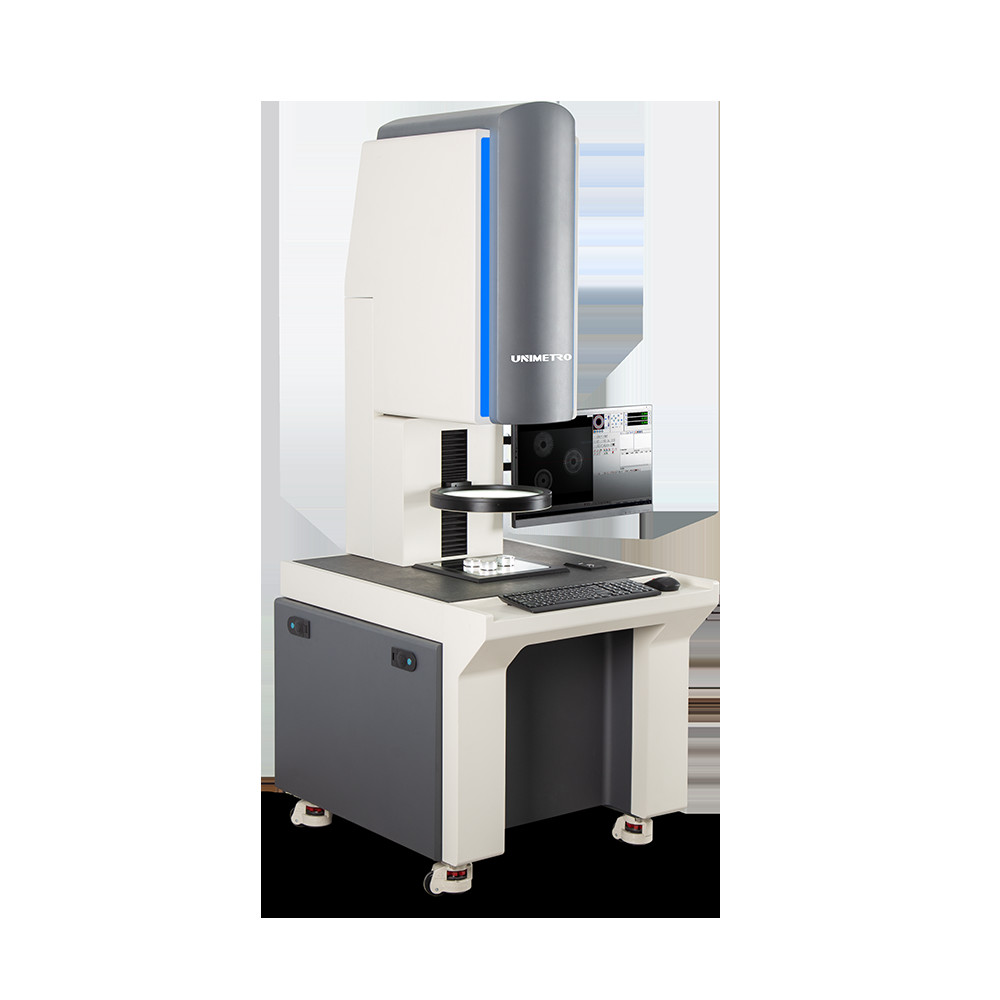

関節型腕軸承表面の粗さと輪郭測定システム
表面粗さと輪郭測定システム
この高度な測定システムは,コンターと粗度分析機能を1台のマシンで組み合わせ,産業用アプリケーションのための包括的な表面特性提供です.
表面測定の基本
すべての表面は,機能性と性能に影響を与える4つの主要な要素によって特徴付けられます.
- サイズ:半径,角度,距離,表面特性の間の線形関係
- 形状:目標幾何学 (平面,球体,円形) からの偏差は,通常機械の誤りによって引き起こされる
- 粗さ:切削工具や加工プロセスによる表面構造
- 波動性:振動,不十分な硬さ,またはプロセスの不安定性による周期的な変動
SPR1000 シリーズの特徴
最適なコスト性能比を備えた標準配置. デジタルコンートゥールセンサーとインダクティブ荒さセンサーを搭載し,単一のマシンで二重測定が可能.
測定アプリケーション
関節式腕の軸承
光学グレードのゲルミウム結晶
シールリング
ターボシール
テクニカル仕様
| 仕様 | 価値 |
|---|
| モデル番号 | PR1103G-sdk |
| X軸の測定範囲 | 100mm |
| Z軸の測定範囲 | 320mm |
| Z1軸の測定範囲 | C:±12.5mm / R:±420μm |
| 輪郭精度 (Z1線形) | ±1.5+0.2Hm |
| 弧精度 | ±(2+R/8) μm |
| 角度精度 | ±2′ |
| ストレート | 0.8μm/100mm |
| 粗さ 線形精度 | ±4% |
| 残留騒音 | ≤0.02μm |
| 二重価値 | 1δ≤2nm |
| 切断波長 | 0.0250 だった080 だった250 だった82 について58mm |
| ランキング長さ | λcX23,4,5,6,7 |
| X軸駆動速度 | 0.1~10mm/s |
| Z軸の駆動速度 | 0.5~10mm/s |
測定能力
プロフィール分析:線要素,点特征,距離,平行性,垂直性,角度,溝の深さ/幅,半径,直直性分析,凸点性分析,プロファイル分析
粗さパラメータ:R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
波長パラメータ:Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
元のコンターパラメータ:Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
システムコンポーネント
鉄道部品:100-150mm移動,0.2~2μm間隔,0.5μm/100mm直直さ,0.02μm残余粗さ,0.1~10mm/sの速度範囲
列のオプション:CNS標準列 (320-420mm) または CNSL長列 (520-620mm),軽量フレーム設計,位置位置精度0.01mm
プラットフォーム:MPM 統合された大理石プラットフォーム, 500×800mm または 500×1000mm 仕様,単品コンパクトデザイン
測定技術
接触型粗さ測定は,探査機が表面を横断する軌跡をたどる一方,接触式レーザーシステムは反射光を測定する.私たちのシステムは,微米で荒さ深さ (Rz) と平均荒さ値 (Ra) を示す正確な表面質感分析を提供します.
よく 聞かれる 質問
あなたは工場か貿易会社ですか.
私たちは工場で 24時間以内に対応します.
あなたの会社は何に特化したのですか.
ビジョン測定機,コーディネート測定機,CMMとVMMの固定装置,および関連機器を製造しています.
適切な仕様をどのように選ぶか?
専門家のチームは,あなたの製品種と測定要件に基づいて,適切な仕様を推奨します.
パーソナライズされたサービスを受け入れるのですか.
標準的な機械と 顧客のニーズに合わせた カスタムソリューションを 提供しています
あなたの保証期間はどのくらいですか.
製品には1年間の保証があり 壊れやすい部品の耐久性が向上しています
