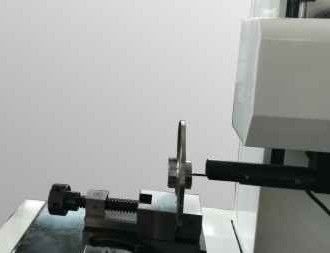

高度多機能表面粗さ・形状測定システム
産業測定アプリケーション向けの包括的な分析機能を備えた高精度表面粗さ・形状測定器。
表面測定の基本
すべての表面には、寸法、形状、粗さ、うねりなどの測定可能な要素が含まれています。高精度部品には、これらのすべての要素の分析が必要です。
- 寸法: 半径、角度、距離、フィーチャー間の線形関係によって定義される表面機能形状
- 形状: 目標表面形状（平面、球、円錐など）からの偏差。通常、機械誤差によって引き起こされます。
- 粗さ: 切削工具または加工プロセスによって引き起こされる表面テクスチャ
- うねり: 振動、剛性不足、またはプロセス不安定性による非理想的な機械効果
SPR2000シリーズの特長
優れたコストパフォーマンス比によるパフォーマンスとコストの最適なバランス:
- 高精度デジタル形状センサー
- ヘッドなし広範囲粗さセンサー
- 大規模プロフィロメトリおよびマイクロプロファイル測定
- 広範囲粗さ測定機能
- 複合モデル用の高精度大規模粗さ・形状測定
測定アプリケーション

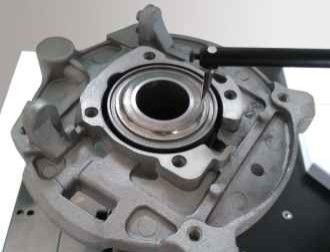

エンジンケーシング

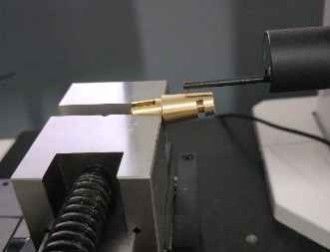

スプールバルブボディ

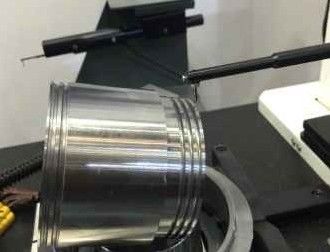

ピストン
自動車クラッチ部品
推奨仕様 - SPR2012G-tdp
| パラメータ |
仕様 |
| 測定範囲 X軸 |
150mm |
| 測定範囲 Z軸 |
420mm |
| 測定範囲 Z1軸 |
C:±12.5mm/R:±620μm |
| 形状精度 Z1線形精度 |
±(0.8+|0.12H|)μm |
| 円弧精度 |
±(1.5+R/12)μm |
| 角度精度 |
±1′ |
| 直角度 |
0.5μm/100mm |
| 粗さ精度線形精度 |
±3% |
| 残留ノイズ |
≦0.05μm |
| 繰り返し精度 |
1σ≦1nm |
| カットオフ波長 |
0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| 評価長さ |
λc×2,3,4,5,6,7 |
| 駆動速度 X軸 |
0.5～20mm/s |
| 駆動速度 Z軸 |
0.2～20mm/s |
測定機能
プロファイル測定: 様々なワークピース表面の線要素、点フィーチャー、点と線間の距離測定、距離、平行度、直角度、角度、溝深さ、溝幅、半径を含む位置解析。直角度解析、凸度解析、プロファイル解析が可能。
粗さパラメータ: Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
うねりパラメータ: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
元の輪郭パラメータ: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
システムコンポーネント
センサー: PHPシリーズ低ノイズデジタルプロファイルセンサー
- 分解能: 0.02～0.1μm
- 範囲: ±7.5～±30μm
- 線形精度: ±(0.7+|0.05H|)μm
- 測定力: 0.7g
- 優れた周波数応答と広い信号帯域幅を持つガイドなしタイプ粗さセンサー
ドライバー: DSH低ノイズドライバー / DCH低ノイズセラミックドライバー
- レール移動量: 100～150mm / 180～220mm
- 数値間隔: 0.05～2μm / 0.05～5μm
- 形状直角度: 0.3μm/100mm
- 粗さ残留値: ≦0.005μm
- 最大移動速度: 20mm/s
- 最小測定速度: 0.1mm/s
- 低ノイズアクチュエータは標準部品のプロファイル測定精度要件を満たします
コラム部材: CNF高速コラム / CNFLロングコラム
- 範囲: 320～420mm / 520～620mm
- 最大移動速度: 20mm/s
- 最小移動速度: 0.2mm/s
- 位置決め精度: 0.005mm
- フレーム設計の高速コラム、長期使用でも変形しない
プラットフォームコンポーネント: MPE一体型エルゴノミクス機械テーブル
- 材質: 大理石
- 仕様: 500*800, 500*1000
- 一体型設計でコンパクトな構造
- メンテナンスが容易で省スペース
- エルゴノミクス設計によりオペレーターの疲労を軽減
よくある質問
Q1: あなたは工場ですか、それとも商社ですか？
A1: 私たちは工場であり、24時間以内に返信を提供します。
Q2: あなたの会社は主に何を製造していますか？
A2: 主に画像測定機、座標測定機、CMM＆VMM治具、および関連機器を製造しています。
Q3: 適切な仕様をどのように選択しますか？
A3: 私たちの専門チームが、お客様の製品の種類と測定要件に基づいて適切な測定器をお勧めします。
Q4: カスタマイズサービスを受け入れますか？
A4: はい、標準機と顧客のニーズに合わせたカスタマイズソリューションの両方を提供しています。
Q5: 保証期間はどのくらいですか？
A5: 製品の保証期間は1年間です。破損しやすい部品を改善し、安定した製品品質を維持しています。
