高精度な表面荒さと輪郭測定システム
表面測定分析の基礎
すべての表面測定には,部品の品質と性能を定義する4つの重要な要素が含まれます.
- サイズ:半径,角,距離,特徴の間の線形関係によって定義される表面機能形状
- 形状:対象表面の幾何学 (平面,球体,円形など) からの偏差,通常は機械の誤りによる
- 粗さ:切削ツールや加工プロセスによる表面質の変化
- 波動性:振動,不十分な硬さ,またはプロセス不安定から生じる理想的でない機械効果
SER2000シリーズ 特徴
性能とコストの最適なバランスを達成し,優れた価格対性能比率を達成する:
- 高精度のデジタルコンートゥールセンサー
- 頭なしの広範囲荒さセンサー
- 大規模プロフィロメトリとマイクロプロフィール測定能力
- 広い範囲の荒さ測定
- 複合モデルにおける高精度の大規模な荒らしさと輪郭測定

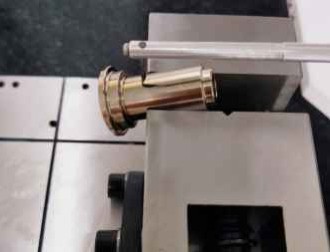

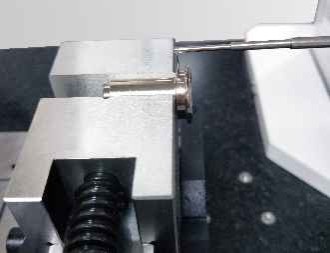

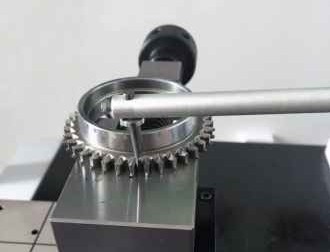

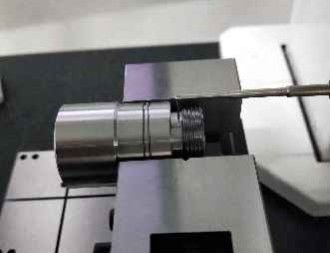

測定アプリケーション
ギアボックスのアクセサリー
ギアボックスの部品
精密器具
バルブボディ
技術仕様 - SER2042G-tbo
| パラメータ |
仕様 |
| 測定範囲 X軸 |
120mm |
| 測定範囲 Z軸 |
420mm |
測定範囲 Z1軸 |
C:±7.5mm / R:±600μm |
| 輪郭精度Z1 線形精度 |
0.07% フ.S. |
| Pt 精度 |
±0.3μm |
| 角度精度 |
±1′ |
| ストレート |
0.3μm/100mm |
| 粗さ 正確性 線形精度 |
±4% |
| 残留騒音 |
≤0.02μm |
| 繰り返し可能性 |
1δ≤3nm |
| 切断波長 |
0.0250 だった080 だった250 だった82 について58mm |
| ランキング長さ |
λcX23,4,5,6,7 |
| 駆動速度 X軸 |
0.5~20mm/s |
| ドライブ速度 Z軸 |
0.2~20mm/s |
測定能力
プロフィール測定:線要素,点の特徴,点と線間の距離,距離,平行性,垂直性,角度,溝深さを含む位置関係についての包括的な分析溝の幅半径.直直性分析,凸度分析,プロフィール分析を行うことができる.
粗度測定:Ra,Rp,Rv,Rz(jis),R3z,RzDIN,Rzj,Rmaz,Rc,Rt,Rq,Rsk,Rku,Rsm,Rs,RΔq,Rk,Rpk,Rvk,Mr1,Mr2,Rmrを含む完全な荒らしさパラメータ分析.波動性パラメータ:Wa,Wt,Wp,Wv,Wz,Wq, Wsm, Wsk, Wku, Wmr オリジナルのコンタクトパラメータ: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
システムコンポーネント
ERシリーズインダクティブ粗さプロフィールセンサー
- 解決法: 65536:1 / 262144:1
- 範囲:R:±400μm/±600μm,C:±5mm/±7.5mm
- 線形精度:R:±7%/±4%,C:0.15%/0.07%
- 残留ノイズ: ≤0.025μm/≤0.02μm
- 粗度基準:ガイドライン,ガイドなし
- 高精度なインテグレートインダクタンスセンサーで,シンプルな針交換で粗さとプロフィールの両方を測定する
駆動システム
Dsh低騒音ドライバー / Dch低騒音セラミックドライバー(応募要件に応じて選択してください)
- 鉄道移動: 100-150mm / 180~220mm
- 数値間隔:0.05~2μm/0.05~5μm
- 輪郭直さ:0.3μm/100mm
- 荒さ 残り値: ≤0.005μm
- 最大移動速度: 20mm/s
- 最低測定速度:0.1mm/s
- 低騒音アクチュエータは,標準部品プロファイルの測定精度と荒さ測定要件を Ra 0.025 マイクロンを超える
列の構成要素
Cnf 高速コラム / Cnfl 高速ロングコラム(測定要件に応じて選択する)
- 範囲: 320~420mm / 520~620mm
- 最大移動速度: 20mm/s
- 最低移動速度:0.2mm/s
- 定位精度: 0.005mm
- フレーム構造の高速コラムは,変形なく精度を保ち,高速トランスミッション構造と幅広い速度範囲を特徴としています
プラットフォーム構成要素
MPE 統合 エルゴノミック 機械 表
- 材料: 大理石
- 仕様: 500*800,500*1000
- コンパクトな構造の統合設計により,容易なメンテナンスとスペース効率が向上します
- エルゴノミクス 設計 操作 者 の 疲労 を 軽減 する
よく 聞かれる 質問
Q1: 工場か貿易会社ですか?
A1: 私たちは工場で24時間以内に返事をします.
Q2:あなたの会社は主に何を製造していますか?
A2: 私たちは視力測定機,座標測定機,CMM&VMM固定装置,および関連機器に特化した.
Q3:適切な仕様をどのように選ぶか?
A3: 当社のプロフェッショナルチームは,お客様の製品種や測定要件に基づいて,適切な計測器を推奨します.
Q4:カスタマイズされたサービスを受け入れるのですか?
A4: はい,私たちは標準マシンと特定の顧客のニーズに合わせたカスタムソリューションの両方を提供します.
Q5:保証期間は何ですか?
A5: 当社の製品には1年間の保証があります.製品信頼性を確保するために,壊れやすい部品の耐久性を強化しました.
