歯車、プーリー、ねじなどの高精度デジタル輪郭測定システム

High-Accuracy Digital Contour Measurement System for Gears, Pulleys, and Screws
High-Accuracy Digital Contour Measurement System for Gears, Pulleys, and Screws High-Accuracy Digital Contour Measurement System for Gears, Pulleys, and Screws High-Accuracy Digital Contour Measurement System for Gears, Pulleys, and Screws High-Accuracy Digital Contour Measurement System for Gears, Pulleys, and Screws
基本情報
起源の場所: 中国
ブランド名: UNIMETRO
モデル番号: SP2000
最小注文数量: 1
価格: Discussible
パッケージの詳細: 木製のケース
支払条件: T/T
供給の能力: 1 ヶ月あたりの 15SET
ベストプライス 接触
詳細情報
センサー: Php シリーズ 低ノイズ デジタル プロファイル センサー ソフトウェア: CASプロファイル測定・解析システム
申請者: ギヤ、プーリー、スクリュー、ヘリカルギヤ等
ハイライト:

輪郭の計器

,

輪郭の測定装置

製品の説明

高精度な数値形状測定システム
表面荒さ試験器のコンタール測定システム
すべての表面の測定可能な要素には,サイズ,形状,荒さおよび波状性が含まれます.多くの高プロファイル構成要素は,これらの要素のすべてを分析する必要があります:
  • サイズ:半径,角度,距離,特徴の間の線形関係によって定義される表面機能形状
  • 形状:表面の目標形 (平面,球面,円形など) からの偏差,通常は機械の誤りによる
  • 粗さ:切削ツールや加工プロセスなどの要因による
  • 波動性:振動,不十分な硬さ,またはプロセス内の他の不安定な要因による理想的でない機械効果
SP2000シリーズの特徴
性能とコストの最良のバランスと優れた価格/性能比
  • 高精度のデジタルコンートゥールセンサー
  • 大規模な高精度コンタクト測定とマイクロプロファイルの測定
  • UNIMETROは,伝統的なデジタルエンコーダーセンサーよりも5倍も優れた線形精度を提供する新しいデジタルセンサーを革新的な方法で使用しています
  • 10倍,小型のコンタクトを測定し,大規模測定要件を満たす能力
  • 典型的な用途には,R値,構成偏差,Pt値測定のための深溝球軸承,角型ロール軸承,ボールスクリュー溝が含まれます.
測定アプリケーション

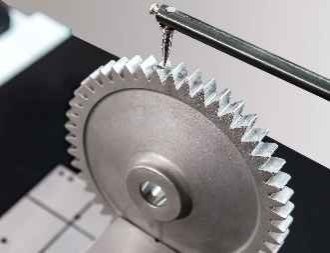

Gear measurement application with contour analysis
道具

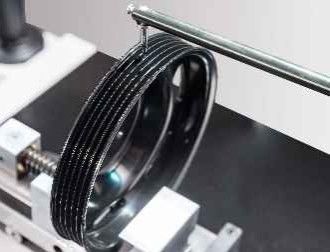

Pulley measurement application with contour analysis
ロープ

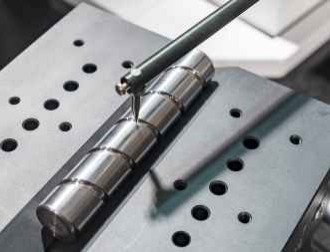

Screw measurement application with contour analysis
スクロール

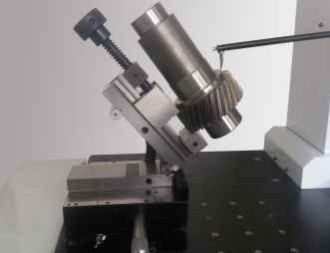

Helical gear measurement application with contour analysis
螺旋回転器具
テクニカル仕様
仕様 SP2012G-tdo
測定範囲
X軸 120mm
Z軸 420mm
Z1軸 ±12.5mm
精度
Z1 線形精度 ± 0.8+ 0.15H よりも大きい) μm
アーク ±(1.5+R/12) μm
角度 ±1′
ストレート 0.5μm/100mm
ドライブ速度
X軸 0.05~20mm/s
Z軸 0.2~20mm/s
測定機能
パーフェイル分析,各作業部件表面の線要素を含む,点特征,点と線間の距離測定,距離,平行性を含む要素の位置分析,垂直性角,溝の深さ,溝の幅,半径. ストレートネス分析,凸点分析,包括的なプロフィール分析を行うことができます.
システムコンポーネント
センサー:PHPシリーズ低騒音デジタルプロファイルセンサー
PHP Series Low Noise Digital Profile Sensor
  • 解像度:0.02-0.1μm
  • 範囲: ±7.5-±30μm
  • 線形精度: ± 0.7+ 0.05Hm
  • 測定力:0.7kg
  • 超低音量で,優れた線性を持つ,広い範囲でマイクロプロファイル測定
ドライバー:DSH低騒音ドライバー /DCH低騒音セラミックドライバー
DSH Low Noise Driver and DCH Low Noise Ceramic Driver
  • 鉄道移動: 100-150mm/180~220mm
  • 数値間隔:0.05~2μm/0.05~5μm
  • 輪郭直さ:0.3μm/100mm
  • 荒さ残留値: ≤0.005μm
  • 最大移動速度: 20mm/s
  • 最低測定速度:0.1mm/s
  • 低騒音アクチュエータは標準部品のプロファイル測定精度要件を満たす
コラムメンバー: CNF高速コラム / CNFL高速ロングコラム
  • 範囲: 320~420mm / 520~620mm
  • 最大移動速度: 20mm/s
  • 最低移動速度:0.2mm/s
  • 定位精度:0.005mm
  • フレーム設計の高速柱,長時間不変形構造
プラットフォーム構成要素:MPE統合型エルゴノミクス機械テーブル
  • 材料: 大理石
  • 仕様: 500*800,500*1000
  • コンパクトな構造の統合設計により,便利なメンテナンス
  • エルゴノミクス 設計 操作 者 の 疲労 を 軽減 する
よく 聞かれる 質問
Q1: 工場か貿易会社ですか?
A1: 私たちは工場で24時間以内に返事をします.
Q2:あなたの会社は主に何を生産しますか?
A2: 私たちは主にビジョン測定機械,調整測定機械,CMM&VMM固定装置,および関連機器を製造しています.
Q3:適切な仕様をどのように選ぶか?
A3: 当社のプロフェッショナルチームは,あなたの製品品種とサイズ要件に基づいて,適切な測定器具を推奨します.
Q4:カスタマイズされたサービスを受け入れるのですか?
A4: はい,私たちは標準マシンと顧客のニーズに合わせてカスタマイズされたソリューションの両方を提供します.
Q5:保証期間は何ですか?
A5: 当社の製品保証期間は1年です. 製品の安定性と品質を向上させるために,壊れやすいパーツを改良しました.
