波長と輪郭測定システム 広範囲,ガイドフリーな粗度センサー
表面荒さ試験器のコンタール測定システム
粗さ,波状,プロフィール,および他の多くのパラメータを 幅広い非ガイド粗さセンサーを搭載した 粗さとコンター測定機で評価します
表面測定分析の基礎
すべての表面には,サイズ,形状,荒さ,波状など測定可能な要素が含まれています.高精度なコンポーネントには,これらすべての要素の分析が必要です:
- サイズ:半径,角,距離,特徴の間の線形関係によって定義される表面機能形状
- 形状:対象表面の形 (平面,球,円形など) から逸脱,通常は機械の誤りによる
- 粗さ:切削ツールや加工プロセスなどの要因による
- 波動性:振動,不十分な硬さ,その他の不安定なプロセス因子による理想的でない機械効果
SR2000シリーズの特徴
性能とコストのバランスが最高で 価格と性能の比率が優れている
- 標準的な無鉛広範囲感应センサー
- 荒さ,波状,プロフィール,複数のパラメータの包括的な評価

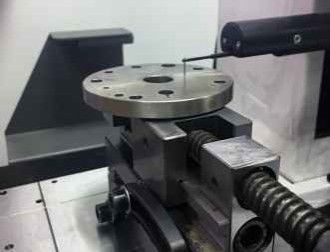

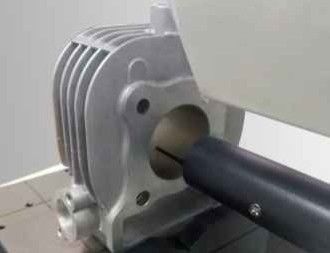

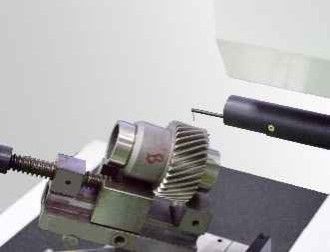

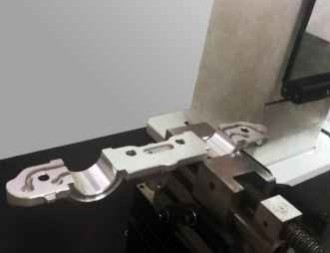

測定事例研究
SR2023G-tbo 仕様
| パラメータ | 仕様 |
|---|
| 測定範囲 X軸 | 120mm |
| 測定範囲 Z軸 | 420mm |
| 測定範囲 Z1軸 | ±620μm/262144:1 |
| 粗度パラメータ 線形精度1 | ±3% |
| 繰り返し可能性 | 1δ≤1nm |
| 切断波長 | 0.0250 だった080 だった250 だった82 について58mm |
| ランキング長さ | λcX23,4,5,6,7 |
| 残留騒音 | ≤0.12μm |
| 駆動速度 X軸 | 0.05~20mm/s |
| ドライブ速度 Z軸 | 0.2~20mm/s |
測定機能
粗さ:R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
波動性:Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
オリジナルコンター:Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
システムコンポーネント
R シリーズ ガイドフリー 荒さセンサー
- 決議: 65536:1/262144:1
- 範囲: ±420μm/±620μm
- 線形精度:R:±4%/±3%
- 残留ノイズ: ≤0.007μm/≤0.005μm
- 粗度基準: ガイド,鉛がない
- 優れた周波数応答特性と広い信号帯域幅を持つ無頭粗さセンサー
ドライバーのオプション
Dsh低騒音ドライバー / Dch低騒音セラミックドライバー(あなたの必要に応じて選択してください)
- 鉄道移動: 100-150mm/180~220mm
- 数値間隔:0.05~2μm/0.05~5μm
- 輪郭直さ:0.3μm/100mm
- 荒さ 残り値: ≤0.005μm
- 最大移動速度: 20mm/s
- 最低測定速度:0.1mm/s
- 低騒音アクチュエータは標準部品のプロファイル測定精度要件を満たす
列の構成要素
Cnf 高速コラム / Cnfl 高速ロングコラム(あなたの必要に応じて選択してください)
- 範囲: 320~420mm / 520~620mm
- 最大移動速度: 20mm/s
- 最低移動速度:0.2mm/s
- 定位精度: 0.005mm
- フレーム設計,長時間変形耐性,精密な高速トランスミッション構造
プラットフォーム構成要素
MEPE統合エルゴノミック機械テーブル
- 材料: 大理石
- 仕様: 500*800,500*1000
- コンパクトな構造,便利なメンテナンス,スペース節約
- エルゴノミクス 設計 操作 者 の 疲労 を 軽減 する
会社情報
顧客と代理人
よく 聞かれる 質問
Q1: 工場か貿易会社ですか?
A1:私たちは工場で 24時間以内に対応します.
Q2:あなたの会社は主に何を生産しますか?
A2 について主にビジョン計測機,調整計測機,CMM&VMM装置,関連機器を製造しています.
Q3:適切な仕様をどのように選ぶか?
A3 について専門家のチームは,あなたの製品種と測定要件に基づいて,適切な仕様を推奨します.
Q4:カスタマイズされたサービスを受け入れるのですか?
A4 式:標準機器と 顧客ニーズに合わせた カスタムソリューションの両方を提供します
Q5:保証期間は何ですか?
A5:当社の製品保証期間は1年です.信頼性の高い性能のために壊れやすい部品の改善により安定した製品品質を持っています.
