ホーム > 製品> 輪郭の測定機械> 誘導センサーベースの表面形状および輪郭測定システム

誘導センサーベースの表面形状および輪郭測定システム

Inductive Sensor-Based Surface Profile and Contour Measurement System
Inductive Sensor-Based Surface Profile and Contour Measurement System Inductive Sensor-Based Surface Profile and Contour Measurement System Inductive Sensor-Based Surface Profile and Contour Measurement System Inductive Sensor-Based Surface Profile and Contour Measurement System
基本情報
起源の場所: 中国
ブランド名: UNIMETRO
モデル番号: SE2000
最小注文数量: 1
価格: Discussible
パッケージの詳細: 木製のケース
支払条件: T/T
供給の能力: 1 ヶ月あたりの 15SET
ベストプライス 接触
詳細情報
センサー: 誘導型プロファイルセンサー ソフトウェア: CMS輪郭測定ソフト
申請者: ツール、エンジン濾過システム、ブッシュ、射出成形金型
ハイライト:

輪郭の計器

,

荒さの計器

製品の説明

誘導センサーベースの表面プロファイルおよび輪郭測定システム
表面プロファイルおよび輪郭測定ソリューション
すべての表面には、サイズ、形状、粗さ、うねりなどの測定可能な要素が含まれています。高精度部品は、最適な性能と品質を確保するために、これらのすべての要素の包括的な分析を必要とします。
表面測定要素
  • 寸法: 半径、角度、距離、およびフィーチャー間の線形関係によって定義される表面機能形状
  • 形状: 機械誤差によって一般的に引き起こされる、ターゲット表面形状（平面、球体、円錐など）からの偏差
  • 粗さ: 切削工具または加工プロセスによって引き起こされる表面テクスチャのばらつき
  • うねり: 振動、剛性不足、またはその他のプロセス不安定要因に起因する非理想的な機械効果
SE2000シリーズの特長
優れた価格性能比で、性能とコストの最適なバランスを実現。
  • 多様な用途に対応する幅広い誘導センサー
  • 小型高精度輪郭測定能力
  • 卓越した精度でのマイクロプロファイル測定

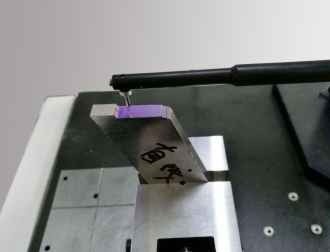

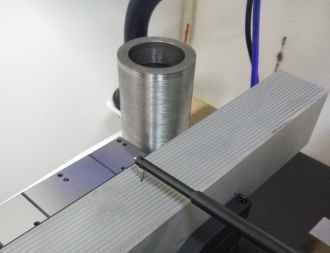

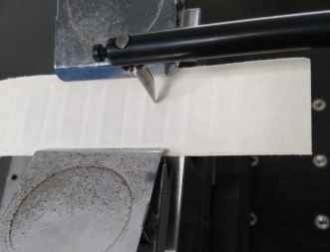

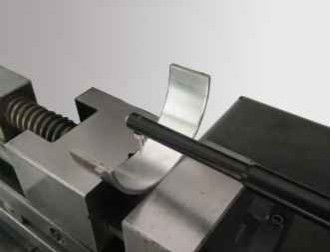

測定アプリケーション
誘導センサーベースの表面形状および輪郭測定システム 0 誘導センサーベースの表面形状および輪郭測定システム 1 誘導センサーベースの表面形状および輪郭測定システム 2 誘導センサーベースの表面形状および輪郭測定システム 3
SE2022G-tbo 仕様
仕様詳細
測定範囲 - X軸120mm
測定範囲 - Z軸420mm
測定範囲 - Z1軸±0.5mm～±7.5mm/262144:1
Z1線形精度0.07% f.s.
角度精度±1°
直角度0.3μm/100mm
X軸駆動速度0.05～20mm/s
Z軸駆動速度0.2～20mm/s
測定能力
様々なワークピース表面の線要素、点フィーチャー、点と線間の距離測定、距離、平行度、直角度、角度、溝深さ、溝幅、半径を含むフィーチャーの位置分析、直角度分析、凸度分析、プロファイル分析を含む包括的なプロファイル分析。
システムコンポーネント
Eシリーズ誘導輪郭センサー
誘導センサーベースの表面形状および輪郭測定システム 4
  • 解像度: 65536:1 / 262144:1
  • 範囲: ±0.5mm～±5mm / ±0.5mm～±7.5mm
  • 線形精度: 0.15% / 0.07%
  • 測定力: 0.7mg
  • 小型輪郭測定アプリケーションにおけるデジタルセンサーの比類なき利点を持つ、柔軟な精度/範囲比
駆動システム
誘導センサーベースの表面形状および輪郭測定システム 5
Dsh 低ノイズドライバー / Dch 低ノイズセラミックドライバー (アプリケーション要件に基づいて選択可能)
  • レール移動: 100-150mm / 180～220mm
  • 数値間隔: 0.05～2μm / 0.05～5μm
  • 輪郭直角度: 0.3μm/100mm
  • 粗さ残差値: ≤0.005μm
  • 最大移動速度: 20mm/s
  • 最小測定速度: 0.1mm/s
  • 低ノイズアクチュエータは標準部品のプロファイル測定精度要件を満たします
  • 粗さセンサーでRa 0.025ミクロン以上の測定が可能
コラムコンポーネント
Cnf 高速コラム / Cnfl 高速ロングコラム (アプリケーション要件に基づいて選択可能)
  • 範囲: 320～420mm / 520～620mm
  • 最大移動速度: 20mm/s
  • 最小移動速度: 0.2mm/s
  • 位置決め精度: 0.005mm
  • 非変形フレーム構造の高速コラム設計
  • 広い速度範囲と高い位置決め精度を備えた精密高速伝送構造
プラットフォームコンポーネント
誘導センサーベースの表面形状および輪郭測定システム 6
MPE 統合人間工学マシンテーブル
  • 材質: 大理石
  • 仕様: 500*800, 500*1000
  • 統合設計とコンパクトな構造
  • 便利なメンテナンスと省スペース
  • 人間工学に基づいたデザインでオペレーターの疲労を軽減
よくある質問
Q1: あなたは工場ですか、それとも商社ですか？
A1: 私たちは工場であり、24時間以内に返信を提供します。
Q2: あなたの会社は主に何を製造していますか？
A2: 私たちは主にビジョン測定機、座標測定機、CMM & VMM治具、および関連機器を製造しています。
Q3: 適切な仕様を選択するにはどうすればよいですか？
A3: 私たちの専門チームが、お客様の製品の種類と測定要件に基づいて、適切な測定器の仕様をお勧めします。
Q4: カスタマイズサービスを受け付けていますか？
A4: はい、標準機と特定の顧客ニーズに合わせたカスタムソリューションの両方を提供しています。
Q5: 保証期間はどのくらいですか？
A5: 当社の製品には1年間の保証が付いています。信頼性の高いパフォーマンスのために、破損しやすい部品の改善により、安定した製品品質を維持しています。
